Spieth導向襯套FAL 65.90可隨時安裝用于軸配合h5

用于軸配合 h5。精確的背隙可調圓形導軌和夾具。價格低廉，可隨時安裝。徑向剛度高。高緩沖性。簡單、快速的組裝和拆卸，即使是大尺寸。

優勢

通過技術來提高競爭力 – 這一戰略需要經濟地提高功率密度、效率和精度。導套是其基礎。

價格低廉、即裝即用的導軌和夾緊襯套。

由于現有的間隙，即使尺寸很大，也易于安裝。

連接間隙可以針對任何操作條件進行最佳調整。

夾緊的套筒和外殼之間的金屬支撐導致高徑向剛度。

高阻尼是滑動導軌的典型特征。

套筒/柱子的精確中心間隙收縮和夾緊。

工作原理 FAK/FAL

安裝情況：導套與外殼或套筒之間有安裝間隙。

導向間隙調整：導套牢固地固定在外殼中，導套和套筒之間的導向間隙得到最佳調整。

套筒夾緊：由于導套張緊，套筒和外殼之間的絕對間隙。

套筒再次自由移動：導套已釋放套筒，并具有先前設置的導向間隙。

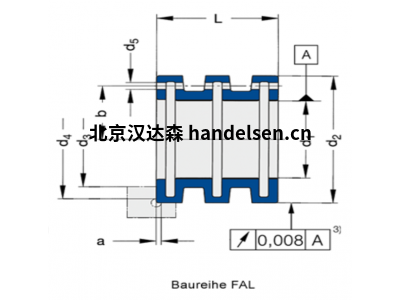

FAL 65.90技術參數

訂貨號K-13606501

內徑 65mm

外徑 90mm

高度 52mm

固定孔徑 4.8mm

孔高38mm

夾緊力 45100N

扭矩600NM

FAL系列型號

FAL 35.52

FAL 40.56

FAL 45.68

FAL 50.72

FAL 55.80

FAL 60.85

FAL 65.90

FAL 70.100

FAL 75.105

FAL 80.110

FAL 85.115

FAL 90.120

FAL 100.130

FAL 110.140

FAL 120.150

FAL 130.160

FAL 140.170

FAL 150.180

Spieth導向襯套FAL 65.90
