德國SCHAAF 螺栓張緊器SSV系列，產生無扭轉預緊力



公司簡介：



SCHAAF是一家總部位于德國的國際企業集團，自1954年以來一直專注于連接技術的開發和生產。這家活躍于全球的公司憑借其創新的系統解決方案蓬勃發展，并以卓越的質量贏得客戶的信賴。SCHAAF每年向全球60多個國家提供螺栓張緊裝置、液壓螺母、液壓高壓發生器和配件。



螺栓張緊器（SSV）

產生無扭轉預緊力 – 經濟地使用螺桿材料

螺釘?shù)娜蝿?wù)是將兩個或多個部件固定在一起。只有軸向螺桿伸長率才有效。在所有旋轉過程中，由于螺紋摩擦和頭部摩擦而發生的扭轉，僅意味著不必要的部件弱化。因此，螺釘連接必須設計得更堅固。在通過 SCHAAF 螺釘夾緊裝置產生軸向預緊力的情況下，可以消除這一缺點。這提高了經濟利用率。迄今為止，通過 SCHAAF SSV 和 HM 產生的軸向預緊力已用于螺紋直徑從 8 mm 到 800 mm 以上的螺釘。



螺栓張緊裝置 （SSV） 概述；



SSV PG1 ,用于偏置螺栓螺紋的螺釘張緊裝置

SSV PG2,用于連續螺栓螺紋的螺釘張緊裝置

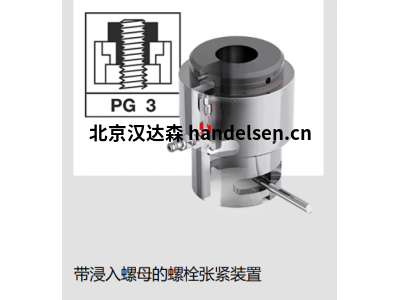

SSV PG3,帶浸入螺母的螺栓張緊裝置

SSV PG4 螺桿張緊裝置，用于連續螺栓螺紋，張緊螺紋直接安裝在活塞中

SSV PG5 螺栓張緊裝置，用于遠程螺栓螺紋，拉緊螺紋直接安裝在活塞中

SSV PG6 帶鎖緊螺栓的螺釘張緊裝置，用于連續或偏置螺栓螺紋

SSV PG7 多級氣缸-活塞組合的螺栓張緊裝置

SSV PH8 螺栓張緊裝置作為環形段，用于同時對所有 SSV 加壓



SSV 和 HM 之間的差異

在產生預緊力后，可以從螺栓連接處拆下螺栓張緊裝置。另一方面，液壓螺母保留在螺釘或組件連接處。



SSV 實現的預緊力通過機器元件（通常是螺母）保持在螺釘連接中。另一方面，在硬質合金的情況下，預緊力是通過硬質合金中的壓力或通過機械鎖緊（鎖緊螺母）在沒有壓力的情況下保持的。



使用可拆卸的 SSV，與保留在連接上的 HM 相比，可以一個接一個地預緊多個螺釘連接。



與螺栓張緊裝置相比，永久安裝的液壓螺母可以在夾緊/松開過程中縮短更換時間，并更快地確定殘余預緊力。
