TRANSFLUID取力器SU在破碎機中的應用



一、引言

破碎機是工業領域中常見的設備，用于破碎各種礦石、巖石或其他硬質材料。破碎機的工作效率直接影響到礦產資源的開采和加工效率。為了提高破碎機的效率和可靠性，各種傳動裝置被廣泛應用于破碎機中。其中，TRANSFLUID SU自立式取力器作為一種先進的傳動裝置，在破碎機中發揮著重要的作用。本文將重點介紹TRANSFLUID SU自立式取力器在破碎機中的應用流程與原理。



二、TRANSFLUID SU自立式取力器的工作原理

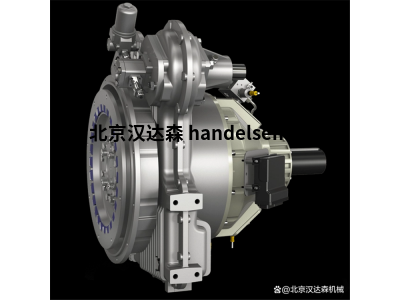

TRANSFLUID SU自立式取力器是一種基于液力傳動的自立式傳動裝置，其工作原理主要基于液力變矩器和行星齒輪機構的組合。液力變矩器通過油液的循環流動，將主動軸的動能傳遞給從動軸，同時實現主動軸與從動軸之間的轉矩和轉速的調節。行星齒輪機構則將液力變矩器的輸出扭矩進行放大，以適應破碎機大功率破碎的需求。



在TRANSFLUID SU自立式取力器中，油液通過循環流動將動力傳遞給行星齒輪機構中的太陽輪，太陽輪的轉動帶動行星輪的轉動，進而驅動輸出軸的轉動。通過調節液力變矩器中油液的循環流量，可以實現對輸出軸的轉速和轉矩的調節。此外，行星齒輪機構中的行星輪與太陽輪、內齒圈之間的齒合傳動，實現了扭矩的放大，從而滿足破碎機對大功率輸出的需求。



三、TRANSFLUID SU自立式取力器在破碎機中的應用流程與原理

在破碎機中，TRANSFLUID SU自立式取力器的應用流程與原理如下：



動力輸入：破碎機的動力通過傳動軸傳遞給TRANSFLUID SU自立式取力器的主動軸。主動軸的旋轉運動通過油液的循環流動傳遞給液力變矩器。

轉矩與轉速調節：液力變矩器通過改變油液的循環流量，實現對輸出軸轉速和轉矩的調節。這樣可以根據破碎機的實際需求調整轉矩和轉速，以實現最佳的破碎效果。

扭矩放大：行星齒輪機構將液力變矩器的輸出扭矩放大，以滿足破碎機對大功率輸出的需求。行星輪與太陽輪、內齒圈之間的齒合傳動實現了扭矩的放大。

動力輸出：放大后的扭矩通過輸出軸傳遞給破碎機的動錐部，驅動動錐部旋轉，從而實現對礦石、巖石等的破碎作用。

停機與維護：當需要停機時，切斷破碎機的動力輸入，主動軸停止旋轉。此時，TRANSFLUID SU自立式取力器的輸出軸也逐漸停止轉動。在維護過程中，可以對自立式取力器進行檢查、清洗、更換密封件等操作，以確保其正常運行和使用壽命。

通過上述流程，TRANSFLUID SU自立式取力器在破碎機中實現了動力的高效傳遞和靈活調節。它能夠根據實際工況需求調整輸出軸的轉速和轉矩，確保破碎機的穩定運行并提高破碎效率。此外，該自立式取力器的可靠性和易維護性也為破碎機的長期運行提供了保障。



四、結論

TRANSFLUID SU自立式取力器作為一種先進的傳動裝置，在破碎機中發揮著重要的作用。其基于液力傳動的原理和行星齒輪機構的扭矩放大功能，實現了動力的高效傳遞和靈活調節。通過與破碎機的配合使用，能夠提高破碎效率、降低能耗并確保設備的穩定運行。此外，該自立式取力器的可靠性和易維護性也大大降低了設備的維護成本和使用風險。因此，合理選用和使用TRANSFLUID SU自立式取力器能夠為工業領域中的破碎機提供更加穩定、高效的動力傳輸解決方案。



部分型號：

KRG-CKRG-CCKRG ：基本型液力偶合器帶彈性聯軸器

KRB-CKRB-CCKRB

KRD-CKRD-CCKRD ：基本型液力偶合器

KRG3-CKRG3-CCKRG3 ：帶彈性聯軸器

KRM-CKRM-CCKRM ：基本型液力偶合器帶超彈性型聯軸器

EK ：帶有鐘形罩的液力偶合器

KCG-CKCG-CCKCG ：液力偶合器帶半齒型聯軸器

KDM-CKDM-CCKDM

17KPTB – HS

21KSL-HS

24KSL-HS
