STüWE外部夾緊裝置AS 10-12的楔形原理



一、引言

STÜWE外部夾緊裝置AS 10-12作為一種高效、可靠的夾緊設備，在汽車制造領域中得到了廣泛應用。它通過精確的夾持和固定技術，為汽車零部件的加工、組裝和維修提供了強有力的支持。本文將對STÜWE外部夾緊裝置AS 10-12在汽車領域的作用原理與應用進行詳細分析。



二、作用原理

STÜWE外部夾緊裝置AS 10-12主要基于杠桿原理和楔形原理設計，通過施加外部力對工件進行夾持。其關鍵部件包括夾爪、傳動機構和動力源。當動力源驅動傳動機構時，夾爪會以特定的夾持力對工件進行夾緊或松開。



杠桿原理：STÜWE外部夾緊裝置AS 10-12的夾爪設計采用了杠桿原理，通過施加力矩使夾爪產生形變，實現對工件的夾持作用。在夾緊過程中，動力源產生的力矩通過傳動機構傳遞到夾爪上，使夾爪產生彎曲或拉伸形變，從而實現對工件的夾持。

楔形原理：STÜWE外部夾緊裝置AS 10-12的夾爪設計還采用了楔形原理，通過楔形的特殊結構實現夾爪與工件之間的緊密貼合。在夾緊過程中，楔形結構能夠?qū)A爪的夾持力均勻傳遞到工件表面，避免了局部過大的壓力，保護了工件的表面質量。



三、應用分析

STÜWE外部夾緊裝置AS 10-12在汽車領域的應用主要體現在以下幾個方面：



零部件加工：在汽車零部件加工過程中，STÜWE外部夾緊裝置AS 10-12能夠快速、準確地固定工件，確保加工過程的穩定性和精度。通過精確的夾持，可以減小加工誤差，提高產品質量和生產效率。

組裝過程：在汽車組裝過程中，STÜWE外部夾緊裝置AS 10-12能夠?qū)崿F(xiàn)對各種零部件的快速、可靠固定，保證組裝過程的順利進行。其高精度的夾持效果能夠提高裝配精度，降低不良率。

維修與維護：在汽車維修與維護過程中，STÜWE外部夾緊裝置AS 10-12能夠提供穩定、可靠的夾持力，便于對汽車零部件進行檢查、更換和維修。其緊湊的結構設計使得在有限的空間內也能方便使用，提高了維修工作的效率。

其他應用：除了上述主要應用領域，STÜWE外部夾緊裝置AS 10-12還可應用于汽車試驗、檢測等環節。例如，在汽車碰撞試驗中，它可以快速、準確地固定試驗臺上的汽車模型，確保試驗數據的準確性和可靠性。



四、優勢與挑戰

STÜWE外部夾緊裝置AS 10-12在汽車領域的應用具有以下優勢：



高精度：其精確的夾持力和高精度的定位能力確保了汽車零部件加工和組裝的準確性，提高了產品質量和穩定性。

快速安裝與調整：其緊湊的結構設計和易于操作的調整機構使得安裝和調整過程變得簡單快捷，縮短了生產準備時間和生產周期。

高可靠性：經過特殊設計的材料和工藝保證了其在復雜環境下的長期穩定運行，減少了故障和維護需求。

節能環保：其高效的能源利用和低噪音設計符合現代綠色制造的要求，有助于降低生產成本和環境影響。

多功能性：適用于不同尺寸和形狀的工件，具有較強的通用性和靈活性。



部分型號：

收縮盤

HSD 20

HSD 21

HSD 22

HSD 23

HSD 81

HSD 83

HSD 20-1.4122

HSD 20-1.4462

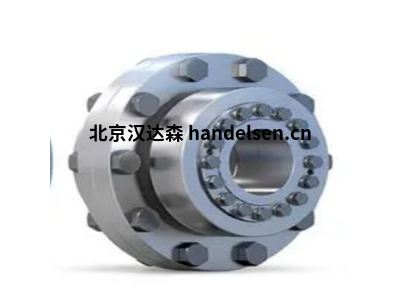

法蘭聯軸器

FKH 240-80

FKH 300-90

FKH 340-100

FKH 370-110

FKH 400-120

FKH 400-130

FKH 470-140

FKH 470-150

外部夾緊裝置

AS 10-12

AS 12-12

AS 15-12

AS 20-12

AS 25-12

AS 30-12

AS 40-12

AS 50-12

AS 60-12

AS70-12

AS 80-12

AS 90-12
