意大利原廠OEMER QLS系列交流三相同步永磁電機詳細介紹



公司簡介：



OEMER Motori elettrici Spa是一家意大利的電機制造公司，成立于1973年。該公司專注于設計、制造和銷售各種類型的電動機和驅動器。



OEMER Motori elettrici Spa的產品范圍涵蓋了多個行業和應用領域。他們提供的電動機包括直流電機、交流電機、無刷電機等。這些電動機可用于工業設備、自動化系統、運輸工具、農業機械等各種應用。



該公司還提供定制的解決方案，以滿足客戶特定的電動機需求。他們致力于提供高質量、可靠性和高效率的產品，并與客戶合作，開發適用于其特定應用的定制解決方案。

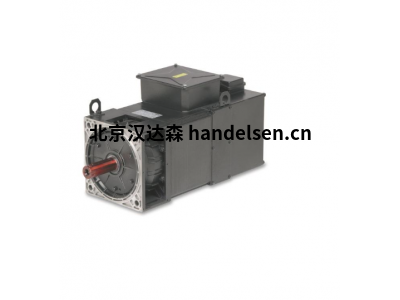

QLS系列交流三相同步永磁電機



概述：

帶有永磁體的同步電機QLS Syncrovert系列® 滿足的要求典型的高動態性和高扭矩現代化的機器和生產線。這個發動機是用同樣的技術制造的用于HQL系列異步電動機（片狀定子），也與之共享一些結構部件。該項目是優化以減少慣性轉子和流體旋轉以及特別是扭矩波動包含。



轉子的結構包括裝配稀土永磁體的表面，尺寸合適并粘在轉子葉片。為了提供魯棒性甚至更高的力學，完整的轉子的磁鐵被包扎并浸漬特定樹脂。



這些發動機產生加速度非常高，確保功能正常動態，并在最少使用的情況下執行能量形狀電機結構四邊形是由片狀定子制成的直接集成通風管道在磁片中。它遵循一個結構特別堅固、緊湊和極高的熱效率。



QLS Syncrovert發動機的優勢®:



-高扭矩/轉子慣性比

-設計新穎且保存完好

-極高的運行動態

-外形尺寸非常小

-標準伺服通風

-可供選擇的范圍廣泛



使用區域：



使用此系列的主要部門發動機是：

-鈑金加工

-紙張和紙板加工

-塑料加工

-機床

-包裝



典型使用領域：



-切紙機和硬紙板機

-旋轉剪切機

-金屬板切割線

-薄板變形壓力機

-注射塑料

-金屬管加工線

-印刷機

-機器人和機械手



技術數據：



品名：                 交流三相永磁同步伺服電機

執行                    同步永磁體

軸高                    100, 132, 160, 180, 225mm

功率                    4,5…176kW

扭矩                    46…2300Nm

重量                    35…1200kg

桿數                    8, 12

額定轉速              500, 750, 1000, 2000, 3000rpm

電源電壓              300 – 360…400Vac

電氣連接              3個或6個端子，（三角形/星形連接僅適用于一些尺寸）                           裝入鋁/鋼接線盒。

絕緣等級              F, temperature rise cl.F

熱保護                 PTO（klixon）為標準配置，PTC*、KTY84-130*、                           PT100*開啟要求

結構形式              IM 2001（B35），+其他垂直和水平支架

防護等級              IP 54（IP 23可應要求提供）

制冷方式              IC 416軸流風機

振動程度              R,S*

平衡方法              半鍵、全*鍵或不帶*鍵

環境溫度              -20…+40°C

顏色                    RAL 9005（黑色）

定子材料              磁鋼

蓋板材料              鋁、鑄鐵

法蘭材質              鋁、鑄鐵

軸材質                 應要求提供C45–39NiCrMo鋼

接線板位置           標準位置頂部安裝，側面*根據要求安裝

可用選項              編碼器，絕對編碼器，PTC，KTY84-130，PT100，停車                           制動器，徑向風扇裝置，cURus認證。



型號示例：



QLS 100S

QLS 100L

QLS 100X

QLS 132M

QLS 132P

QLS 132X

QLS 160M

QLS 160L

QLS 160P

QLS 180S

QLS 180M

QLS 180P

QLS 180X

QLS 225S

QLS 225M

QLS 225L

QLS 225P

QLS 225X
