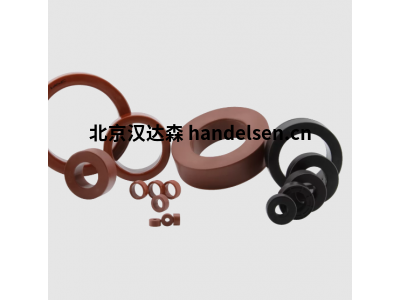

由納米晶 VITROPERM 或非晶 VITROVAC 制成的圓形和橢圓形纏繞軟磁芯在 μ~700 至 μ>>100,000

的整個磁導率范圍內具有低磁損耗。

優勢

F、R 和 Z 形磁滯回線

廣泛的芯線尺寸和磁導率

高飽和磁化強度

低溫度依賴性

環氧樹脂涂層或塑料芯槽

芯材中使用的合金

VITROPERM 500：鐵基納米晶合金，具有最高的磁導率和1.24 T的飽和感應。

VVITROPERM 550 HF：鐵基納米晶合金，具有改進的高頻性能、最高的磁導率和 1.24 T 的飽和感應。

VITROPERM 712：磁導率為 μ = 12,000、飽和感應為 1.23 T 的鐵基納米晶合金

VITROPERM 250：鐵基納米晶合金，具有低磁導率（μ = 3,000 - 5,000），飽和感應為1.2 T。

VITROVAC：具有最高磁導率和飽和感應≤ 1.0 T 的共基非晶合金。

L2030-W376技術參數

標稱尺寸  30x20x15 mm

合金 VITROPERM 500

外徑 30mm

內徑 20mm

高度 15mm

重量 33g

應用 電力變壓器

編號 T60004-L2030-W376-04

具有納米晶磁芯的磁芯組件

由預組裝的堆疊納米晶環形磁芯制成的單導體扼流圈是一種易于安裝且有效的

解決方案，可解決大型變流器、風力發電機和其他應用中的承受電流問題或共模干擾電流。

在這里，經常出現由諧振現象引起的高振幅干擾電流（峰值從幾個10 A到100 A以上），通常以短路的形式出現，

即高頻電流峰值。對于這些應用，VAC提供預組裝的內核堆棧，可以輕松安全地集成到現有應用中，毫不費力。
