BTSR MATRIX TOUCH WARP & IS3F2/485電子傳感器



公司簡介：



二十五年來，BTSR一直是紡織鏈中主要公司的國際參考合作伙伴，從紗線準備過程到紡織品制造。



BTSR解決方案包括電子傳感器和智能系統，旨在滿足任何類型紗線（從傳統紗線到彈性體、玻璃纖維、碳纖維）的紗線運行監控、進給張力保持和主要質量參數控制的最復雜要求。

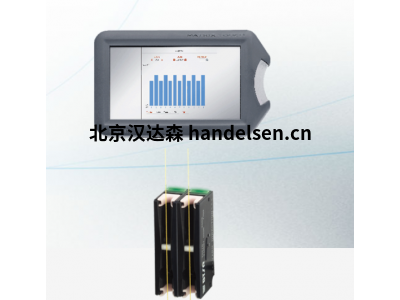

MATRIX TOUCH WARP & IS3F2/485



MATRIX TOUCH WARP & IS3F2/485-TS77 代表了 BTSR 解決方案，旨在對紗線織造準備過程（紗架、整經,..）進行先進的生產控制，這些工藝在整個工作周期中以連續模式使用大量紗線（多達 2400 根），在廣泛的應用領域（TYRECORD、牛仔布、地毯,..）中具有多樣化的應用。



該系統由MATRIX TOUCH經紗編程/控制終端組成，可與IS3F2/485斷紗傳感器或TS77張力傳感器結合使用，以精確測量受控紗線的張力。



主要優勢



矩陣觸摸變形終端采用專用的SM-DIN接口模塊，通過控制多達2400根紗線，簡化和優化了傳感器的編程、系統配置和生產監控。該系統能夠自學習紡織機在樣品周期（LEARN）中使用的紗線序列，并指示在后續生產周期中檢測到的任何類型的錯誤（斷紗或缺紗、未切割紗線、穿線或拾取錯誤、紗線張力過大或不足等）。“用戶友好”圖形界面的可用性使您能夠快速直觀地對 IS32/TS7 傳感器的所有操作參數進行編程;此外，它還提供對傳感器行為和生產效率的實時監控。



IS3F2/485 傳感器 IS3F2/485 電子傳感器



能夠測量和控制被檢測的運行紗線的圖像變化，以絕對精確度指示紗線本身的相關運行或停止條件。

該設備不受環境條件的影響，完全可編程，可輕松適應任何類型紗線的控制，不受計數/類型限制。

得益于特殊的 SENSOR IN-OUT 雙連接器，可以輕松安裝多個 IS3F2/485 傳感器，而無需復雜的電線組裝。



TS77 張力傳感器



作為替代方案，MATRIX TOUCH WARP 可以連接到 TS77 控制設備，智能傳感器能夠實時測量孔眼內的紗線運行張力。如果出現缺陷，它們要么立即停止機器位置，要么激活電磁閥、切割器或其他控制設備，自動發出信號，指示哪個傳感器是第一個（在連接的傳感器中）停止該位置。

TS77 設備是完全可編程的，可輕松實現任何類型的紗線/應用的質量控制，并且由于采用了創新的專利技術（張力智能掃描傳感器），因此不需要復雜的布線和較長的安裝時間。

由于 TS77 是參數化設備，因此可以自由設置張力和異常持續時間的誤差百分比。



應用

主要制造業



地毯

牛仔

Tyrecord（泰瑞爾唱片）

紋理化



主要應用流程



翹 曲

紗架

按需申請



功能：



1.“觸摸燈”功能允許在不同的程序中精確快速地使用按鈕傳感器。Brillant LED 燈（紅色和綠色）指示每個傳感器的工作和停止報警條件。



2.由于通過光學透鏡/陶瓷單元進行二維分析，您可以通過紗線-透鏡接觸（自清潔）或將紗線定位在寬朗的讀取區域（8 mm）內，而無需任何紗線-透鏡連接（非接觸式）。



3.借助 SENSOR IN - SENSOR OUT 雙連接器，可以快速可靠地連接多個 IS3F/HS 和 IS3F/485 傳感器。



4.用于將傳感器快速固定到紡織機上的支撐夾，具有三種可能的傾斜度，使傳感器/紗線路徑更容易對齊。



5.MATRIX TOUCH WARP 是一款先進的編程、控制和報告終端。



BTSR MATRIX TOUCH WARP & IS3F2/485電子傳感器
