GES可變高壓連接器VP系列應用于電子光刻/聚焦離子束等

GES可變高壓連接器VP系列

GES公司簡介

GES High Voltage 是一家優質高壓連接器制造商，位于美國西雅圖和德國慕尼黑（總部）附近。

GES在精密設備和設施中傳輸高達100 kV DC的電壓，在從半導體到同步加速器的高科技市場中建立了基礎。

特性

工作電壓：13 kV DC

測試電壓：20 kV DC

額定電流：13 A

引腳數：1-3

端接方式：壓接

線徑：AWG 26-14

防護等級：IP 20

阻燃性：UL94 V-0

好處

實用的夾鎖；適合懸浮安裝；內部布線/布線的理想選擇；線徑多種選擇；嵌入式觸點；機械編碼；

快速簡便的組裝；優質絕緣材料

典型應用

電子光刻；聚焦離子束；電子顯微鏡；x射線生成；光電倍增管；靜電

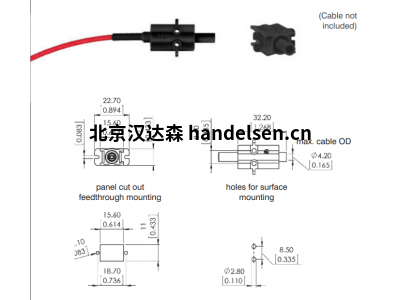

型號

VP-CL-1HV-BU AWG 26 - 22 Ag

VP-CL-1HV-BU AWG 20 - 16 Ag

VP-CL-2HV-BU AWG 16 - 15 Ag

VP-CL-2HV-BU AWG 16 - 15 Au

VP-CL-3HV-ST AWG 20 - 16 Ag

VP-CL-3HV-ST AWG 20 Au

安全指導

不要配接或拔出高壓tage 連接器在負載下。必須根據連接器的安裝類型正確安裝，以確保防觸電。

連接器只能在技術額定值范圍內使用。請注意，承載高壓的機械和設備的設計、

安裝和檢查迫切需要經過相應培訓的合格人員。處理不當?shù)囊袅縯age 會導致嚴重傷害甚至死亡，

并可能造成嚴重的附帶損害！
