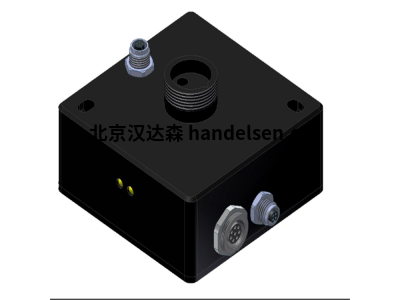

Sensor光澤度傳感器RLS-MD-2-FIO的應用原理



一、概述

光澤度傳感器RLS-MD-2-FIO是一種先進的傳感器，廣泛應用于各種需要測量和控制光澤度的場合。這種傳感器采用了光學原理和先進的信號處理技術，能夠準確地測量物體的光澤度，并提供實時的數據反饋。在本文中，我們將深入探討RLS-MD-2-FIO的應用結構原理。



二、應用結構

光學系統

RLS-MD-2-FIO的光學系統是其核心部分，由光源、光路調節器和光電探測器組成。光源發出光線，經過光路調節器調整后照射到被測物體上。反射光經過特定的光學元件處理后，由光電探測器接收并轉換為電信號。



信號處理電路

信號處理電路是RLS-MD-2-FIO的重要組成部分，負責處理光電探測器輸出的電信號。該電路包括放大器、濾波器、模數轉換器等，用于提取有用的光澤度信息，并消除噪聲和其他干擾。



輸出接口與顯示單元

RLS-MD-2-FIO的輸出接口負責將處理后的光澤度數據傳輸?shù)缴衔粰C(jī)或其他設備。顯示單元?jiǎng)t實時顯示測量結果，方便用戶查看。



電源與控制單元

電源為RLS-MD-2-FIO提供穩定的能量供應，確保傳感器正常工作?？刂茊卧?jiǎng)t負責協調各部分的工作，確保傳感器按照預設的參數和流程進行測量。



三、工作原理

光源發出光線，經過光路調節器調整后形成一束平行光束，照射到被測物體上。光線的入射角通常為45°或60°，以保證在各種表面的測量精度。

光線照射到被測物體表面后，一部分被反射，另一部分則透射或散射。反射光中，與入射角相等的反射光為主反射光。主反射光的光強與物體的光澤度密切相關。

光學元件（如分束器）將主反射光分離并導向光電探測器。光電探測器將光信號轉換為電信號，其輸出與主反射光的強度成正比。

信號處理電路對電信號進行一系列處理，包括放大、濾波和模數轉換等。這一系列操作旨在提取光澤度信息，并消除其他干擾因素。



產品型號

L-LAS-TB-8-CON1

L-LAS-TB/90-8x1-T

L-LAS-TB/90-1x8-T

L-LAS-TB/90-1x8-R

L-LAS-TB-8-CON2

L-LAS-TB-8x1-T08

L-LAS-TB-8x1-R18

L-LAS-TB-50-T

L-LAS-TB-50-R
