ANT 梯形螺釘TGT系列，是用于進給運動、夾緊過程和定位的調節裝置



ANT是一家零部件供應商，但它也提供完整的解決方案，包括電機和控制裝置。



客戶可以在兩個主要目錄中找到機械部件的范圍。系統解決方案是與客戶共同開發的。自 2016 年以來，ANT 一直是博世力士樂的獨立銷售合作伙伴，為該集團在巴伐利亞部分地區的客戶提供從詢價到交付的服務，包括滾珠絲杠的 ANT 加工、直線導軌和系統解決方案。



絲杠驅動是將旋轉運動轉換為縱向運動的機械驅動元件，反之亦然。絲杠傳動由螺紋主軸和螺紋螺母組成。通過轉動主軸，螺母被設置為縱向運動。或者螺母旋轉，主軸線性移動。兩種變體都是可能的。由于尺寸和螺距大，額定載荷高，特別是在滾珠絲杠的情況下，可以實現高行駛速度。

絲杠驅動器用于我們的螺旋千斤頂、高速驅動器和線性單元，它們是可靠的驅動元件。

各種配置選項以及客戶特定的主軸端加工允許精確集成到客戶的設計中。

根據要求，我們可以支持您設計和創建3D CAD模型。

為了確保我們的交付能力，我們不斷備有梯形螺釘和博世力士樂滾珠絲杠。我們可以在短時間內以低成本提供這些產品。



根據要求，可以選擇以下螺紋形狀：



梯形絲杠驅動 TGT |梯形螺紋主軸，帶梯形螺紋螺母 |特別具有成本效益和堅固性。

滾珠絲杠 KGT |滾珠絲杠帶滾珠絲杠螺母 |可實現高行駛速度和高定位精度。

PLSA行星絲杠驅動用于需要非常高力的地方。

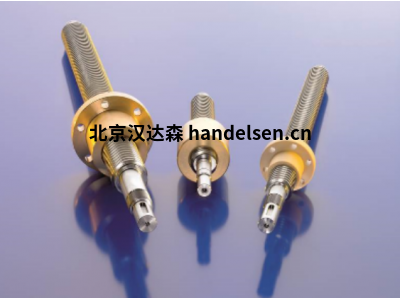

梯形螺釘 TGT



梯形螺釘是用于進給運動、夾緊過程和定位任務的廉價調節裝置，工作精度高達 0.2 mm。螺距精度在 50 μm 和 300 μm 之間，每個 300 mm。 梯形螺紋主軸的標準長度可達 3000 mm?？筛鶕?jù)要求提供更長的長度。進一步的項目規劃取決于負載，ANT支持為材料、干擾輪廓、保護性能、附件、附件和必要的計算選擇更多選項。

此外，ANT還提供3D模型供下載。





除了我們的滾珠絲杠和梯形絲杠主軸外，我們還根據客戶要求提供CNC加工，由于存儲的CNC標準程序也可以快速適應個性化要求，特別是可以根據客戶圖紙實現具有成本效益的加工。



1.長青銅螺母

“LRM”

長青銅螺母“LRM”采用圓柱形設計。螺母的外徑可以單獨加工，因此可以適應許多要求。

LRM梯形螺紋螺母用于需要中等速度的場合。所使用的材料在缺乏潤滑的情況下具有良好的泄氣性能。與不銹鋼主軸相結合，可以獲得“耐海水”的驅動器。



2.即裝即用的青銅螺母

“EFM”

“EFM”是即裝即用法蘭螺母的名稱。該螺母已經四面加工，可以立即安裝。配合直徑、法蘭尺寸和鉆孔模式取決于螺紋尺寸。

EFM梯形螺紋螺母與梯形螺紋主軸形成非常可靠的驅動部件，用途廣泛。 所使用的材料在缺乏潤滑的情況下具有良好的泄氣性能。與不銹鋼主軸相結合，可以獲得“耐海水”的驅動器。
