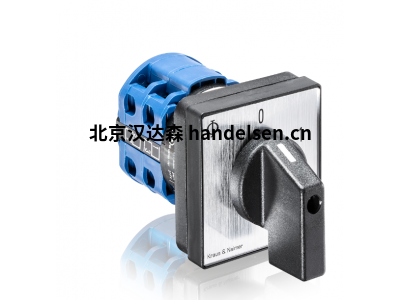

Kraus & Naimer 凸輪開關C系列，緊湊型外觀設計



歡迎來到 Kraus & Naimer

我們是凸輪開關的全球市場領導者，專門從事各種類型的工業開關。設計、生產和供應主開關、控制和維修開關以及隔離開關，我們將為幾乎所有應用找到理想的解決方案。靈活的模塊化系統使我們能夠生產個性化的定制產品，并具有許多附加功能，例如鎖定裝置、鑰匙開關或輔助觸點



C 系列

C 系列代表了 Kraus & Naimer 的經典凸輪開關。該系列具有易于接近的外加端子螺釘 - 即使開關已經安裝。



C 系列開關為大多數凸輪開關應用提供了解決方案。防手指端子可水平或垂直使用。



不同的觸頭設計、觸頭材料和端子使其可以用作控制開關、儀表開關和電機開關，以及電子電路和腐蝕性環境。



型號示例：



①CA4

這款緊湊型凸輪開關專為低電流而設計，非常適合最小的空間。



熱電流：

lu/lth[A]：10



使用類別（3 x 380 V–440 V）：

AC-23A[kW]:3

AC-3[kW]：2.2



②CG4

一種緊湊型凸輪開關，具有可從安裝方向接近的開關端子。



熱電流：

lu/lth[A]：10



使用類別（3 x 380 V–440 V）：

AC-23A[kW]:3

AC-3[kW]：2.2



③CG8型

用于配電盤和控制柜的成熟控制開關。



熱電流：

lu/lth [A]： 20



使用類別 （3 x 380 V – 440V）：

AC-23A [kW]： 7.5

AC-3 [kW]： 5.5



④CA10型

CA10 是一款真正的全能開關，由于其側面安裝的螺絲端子，非常適合小安裝深度。



熱電流：

lu/lth [A]： 20 使用類別 （3 x 380 V – 440V）：

AC-23A [kW]： 7.5

AC-3 [kW]： 5.5



⑤CH10型

帶有側面安裝螺絲端子的控制開關，最大線規為 4 mm²。



熱電流：

lu/lth [A]： 20



使用類別 （3 x 380 V – 440V）：

AC-23A [kW]： 7.5

AC-3 [kW]： 5.5



⑥CA20型

凸輪開關（最大 25 A），帶有側面安裝的螺絲端子，非常適合小安裝深度。

熱電流：

lu/lth [A]： 25



利用類別 （3 x 380 V – 440 V）：

AC-23A [kW]： 11

AC-3 [kW]：7.5



⑦CH16型

帶有側面安裝螺絲端子的控制開關，最大允許線規為 4 mm²，最大額定電流為 25 A。



熱電流：

lu/lth [A]： 25



利用類別 （3 x 380 V – 440 V）：

AC-23A [kW]： 11

AC-3 [kW]：7.5



開關功能：

-ON/OFF開關

-轉換開關

-步進開關

-通用應用交換機

-系列通用開關

-串并聯通用開關

-編碼開關（例外：CA20、CH16）

-電壓表轉換開關

-電流表轉換開關

-伏電流表轉換開關

-控制開關和負載開關

-控制差異開關

-電機開關



安裝件；



基本上，CA 系列是為垂直布線而設計的。水平接線可用于面板安裝和底座安裝?；旧?，CG-、CH-系列是為水平布線而設計的。垂直接線可用于面板安裝和底座安裝。



面板安裝



面板安裝是使用良好的安裝，涵蓋廣泛的應用范圍。

它們由兩大類組成。



兩/四孔安裝件，通過中心軸孔周圍的 （2/4） 螺釘固定。

而對于單孔安裝，軸孔用于固定。

兩孔/四孔安裝提供了多種變化，使其適合所有任務。



底座安裝



底座安裝用于將開關固定在背面，因此它是大型配電柜的常用安裝方式。

該開關可以通過兩個或四個螺釘安裝在底板上，也可以通過“卡扣式”安裝在DIN導軌安裝上。對于這種安裝，有幾種帶或不帶掛鎖的門離合器可供選擇。
