ITALCOPPIE TCSV12系列J型礦物絕緣熱電偶

ITALCOPPIE SENSORI SRL 自 1978 年以來一直致力于溫度傳感器的開發和生產。在ITALCOPPIE的四家工廠中，ITALCOPPIE每年生產超過 600 萬個溫度探頭。大的工廠直接位于ITALCOPPIE克雷莫納的總部。



Italcouple的溫度傳感器用于一萬多種不同的應用。從注塑機等工業機械，到專業咖啡機;從低溫冰箱到控制柜;從冷卻液到鋁鑄件。


ITALCOPPIE J型熱電偶



什么是J型熱電偶？

熱電偶發出與兩點之間的溫差有關的電壓信號。它沒有專用的傳感元件，而是由兩根由不同金屬制成的連接線組成。在J型熱電偶的情況下，一根線由鐵制成，另一根由康銅制成。



J型熱電偶的特點

熱電偶是世界上簡單的傳感器。還有什么比把兩根電線放在一起更簡單的呢？熱電偶在物理上非常堅固，可以在很寬的溫度范圍內進行測量。它也可以構建成直徑達 0.25 毫米的微型產品。與 Pt100 和 Pt1000 等電阻溫度計不同，導線的長度和直徑不會引起熱電偶的測量誤差。



一般來說，熱電偶的信號比電阻溫度計的信號弱得多。這使得它對電氣干擾更敏感。此外，如果需要高分辨率，它可能不是好的選擇。J型熱電偶的一個特別優點是它的導線容易氧化。

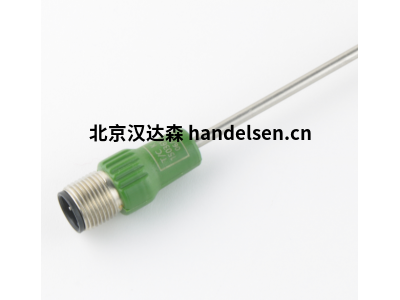

ITALCOPPIE TCSV12

J 型礦物絕緣熱電偶，帶包覆成型 M12 連接器



緊湊型礦物絕緣熱電偶 （M.I.C.），可替代傳統連接器版本和帶連接頭的連接器版本。

-高環保等級（IP-67）

-單或雙傳感元件

-抗振性強



商品編號SKU： TCSV12

分類： 溫度傳感器



熱電偶校準

J型（鐵康銅）

護套材料：AISI 304

傳感元件高工作溫度 600°C

K型（cromel-alumel）

護套材料 INConEL 600

傳感元件高工作溫度 1150°C



敏感項目數

單或雙



參考標準

IEC 584



熱耦合測量

孤立



輸出信號類型

熱電偶



精度等級符合 IEC 584

1級（特殊）

2級（標準）



小半徑M.I.C. 曲率

直徑的 3 倍



絕緣電阻

100 M Ω@ 100 Vcc.



護套直徑 d

直徑 3 毫米

直徑 4.5 毫米

直徑 6 毫米



閥桿長度 L

250 毫米

500 毫米

1000 毫米

1500 毫米



尺寸說明

可以制作除所列長度以外的長度



連接器類型

帶 M12x1 金屬旋入式插頭的連接器（符合 IEC 61076-2-101 標準）



連接體材料

聚酰胺（共模）



連接器高溫度

120°攝氏度



環保程度

符合 IEC 60529 標準

IP67防護等級

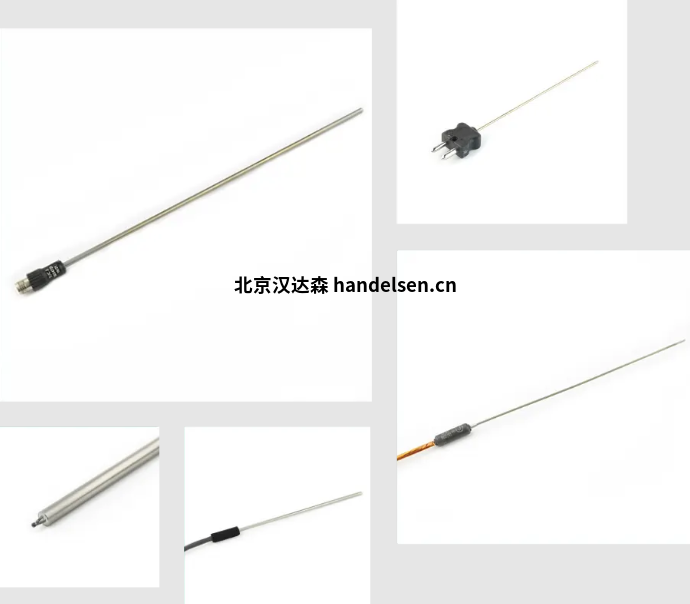

其余型號：



ITALCOPPIE TCM

J 型礦物絕緣熱電偶，帶包覆成型標準連接器



ITALCOPPIE TCSV12

J 型礦物絕緣熱電偶，帶包覆成型 M12 連接器



ITALCOPPIE TCSV8

J 型礦物絕緣熱電偶，帶包覆成型 M8 連接器



ITALCOPPIE TCOSTD

ITALCOPPIE J 型礦物絕緣熱電偶，帶包覆成型mignon連接器



ITALCOPPIE TCEPAJ

J 型礦物絕緣熱電偶，帶包覆成型過渡



ITALCOPPIE TCTX

J 型礦物絕緣熱電偶，具有高溫和抗拉強度過渡功能



耐用的電纜過渡

TCT 系列的專有電纜布線非常堅固。盡管護套直徑僅為 1 或 1.5 毫米，但它可以承受高達 18 公斤的拉力。此外，它還能承受高達 500 °C 的溫度。



TCT 系列在各種應用中廣受歡迎：小直徑確保了快速響應時間。例如，在塑料工業中，它們被用作熱流道熱電偶。
