H?rger & G?ssler機械測量臺220的結構原理



一、Hörger & Gässler機械測量臺220的結構



Hörger & Gässler機械測量臺220主要由以下幾個部分組成：



基座：測量臺的基礎部分，通常采用堅固的鑄鐵或鋼材制造，以確保設備的穩定性和精度。基座上通常配有水平調整裝置，用于調整測量臺的水平度。

測量頭：測量臺的核心部分，包括一個或多個傳感器和測量頭，用于接觸并測量零件的尺寸和形狀。傳感器通常采用高精度的光柵尺或激光掃描儀等。

控制系統：測量臺的控制系統通常包括計算機、控制器和相應的軟件，用于處理測量數據和控制測量頭的運動。

運動系統：包括驅動電機、傳動軸和導軌等，用于驅動測量頭在三個方向上的運動。運動系統需要具有高精度和高穩定性，以確保測量的準確性。

輔助裝置：包括照明設備、防護罩、工具箱等，用于改善工作環境和方便操作。



二、Hörger & Gässler機械測量臺220的工作原理



Hörger & Gässler機械測量臺220的工作原理基于接觸式測量和非接觸式測量相結合的方式。具體來說，它使用了以下技術：



接觸式測量：使用傳感器接觸零件的表面，通過測量頭的移動量來直接測量零件的尺寸和形狀。這種方法的精度較高，適用于大多數的機械零件。但是，由于傳感器與零件的直接接觸，可能會對零件造成微小的磨損或變形。

非接觸式測量：使用激光掃描儀等非接觸式傳感器，通過掃描零件的表面形狀來獲取三維坐標信息。這種方法的優點是不會對零件造成磨損或變形，適用于一些易碎或精密的零件。但是，由于激光掃描的精度受限于光束的直徑和掃描速度等因素，因此相對于接觸式測量，其精度稍低。

控制系統與數據處理：控制系統通過計算機軟件對測量數據進行處理和分析。首先，它會對傳感器的原始數據進行校準和修正，以消除設備和環境因素的影響。然后，它會根據預設的公差范圍或其他標準對數據進行判斷，以確定零件是否符合要求。最后，它還會將測量結果以圖形或數字的形式顯示在計算機屏幕上，方便操作員進行判斷和記錄。

自動化操作：Hörger & Gässler機械測量臺220通常配備了自動化操作系統，可以通過預設程序或手動輸入指令來自動完成測量過程。操作員只需將零件放置在正確的位置，然后啟動測量程序即可自動完成測量。此外，一些高級的測量臺還配備了機器人手臂或其他自動化裝置，可以自動更換工具或移動零件，以提高生產效率。

誤差補償與校準：為了確保測量的準確性，需要對設備和傳感器進行定期的誤差補償和校準。誤差補償通常包括溫度補償、重力補償、線性補償?shù)?，以消除環境因素對測量的影響。校準通常包括對傳感器和運動系統的校準，以確保它們的運動精度和位置精度。

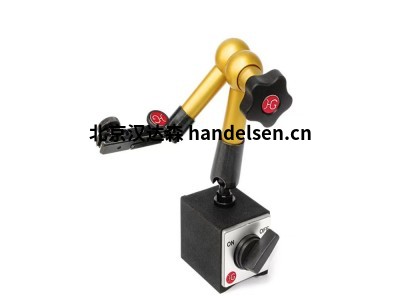

HG液壓測量三腳架貨號

107101

107032

107130

107001

108399

108400

108420

108090

108095

108096

108099

104316

104317

104318

104319

104335

104337

106300

106305

106306
