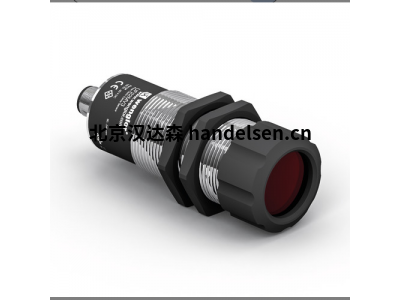

WENGLOR光電傳感器CP24MHT80高分辨率：20μm
該傳感器采用高分辨率CMOS線性陣列和DSP技術工作并借助測量角度確定距離。 通過這樣，能夠確定材料、顏色和亮度相關的測量值偏差。 集成式模擬輸出端可以針對電壓0...10 V(10...0 V)和電流4...20 mA(20...4 mA)編程。
產品特點:
響應時間< 660 µs (Speed-Mode)
高分辨率20 µm (Resolution-Mode)
直線性0.1 %(Resolution-Mode)
縮放功能
不受材料、色彩和亮度影響的測量值
技術參數：
光學數據
工作范圍 40 ... 160 mm
測量范圍 120 mm
分辨率 20 µm
分辨率(Speed-Mode) 30 µm
直線性 0.1 %
直線性(Speed-Mode) 0.2 %
線性偏差 120 µm
光線類型 激光（紅）
波長 660 nm
電氣數據
供電電壓 18 ... 30 V DC
電流消耗(Ub = 24 V) < 80 mA
測量速率 1,500 /s
測量速率(Resolution-Mode) 600 /s
響應時間 660 µs
響應時間(Resolution-Mode) < 1,660 µs
溫度偏差 < 10 µm/K
溫度范圍 -25 ... 50 °C
模擬輸出端 0...10 V
電壓輸出端負載電流 < 1 mA
電流輸出端負載電阻 < 500 Ohm
接口 RS-232
傳輸速度 38,400 Bd
防護等級 III
FDA登錄編號 0820589-000
機械數據
設置方式 示教
外殼材料 塑料
防護等級 IP67
連接方式 M12 × 1；8針
重量 45 g
型號列表：
CP24MHT80
CP70QXVT80
OCP162H0180
OCP162P0150P
OCP352H0180
OCP242X0135
YP05MGV80
YP11MGV80
