spirax sarco流量計Gilflo ILVA-DN100用于各種工業流體計量

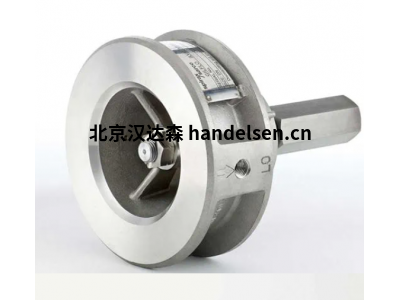

spirax sarco流量計Gilflo ILVA-DN100

GILFLO系列流量計可用于各種工業流體如水、壓縮空氣等，特別適用于飽和蒸汽和過熱蒸汽的計量。

GILFLO流量計自主設計，采用彈簧負載變面積工作原理，隨著錐體的運動，流體通過的環行面積連續變化，

其差壓輸出與流量成線性關系，因而具有高的量程比，最大可達100：1，同時具有很高的精度。

特別適用于流量變化大負載不穩定的系統中。

可提供法蘭安裝和對夾式安裝兩種類型,同時提供各種配套的感應器及計算器

口徑和管道連接

DN50, DN80, DN100, DN150和DN200

可安裝于以下法蘭之間:

EN 1092 PN16, PN25 and PN40

BS 10 Table H

ANSI B 16.5 Class 150, 300 and 600

日本工業標準JIS 20

韓國標準KS 20

Gilflo ILVA應安裝于符合BS1600或ANSI/ASME B36.10

Sc.40的管道系統。對其它標準的管道，如果流量計 工

作于范圍的最大極限處，則流量計下游短管必須符合BS

1600或ANSI/ASME B36.10 Sc40。

材質

部件 材質

本體 不銹鋼 S.316 (CF8M/1.4408)

內部件 431 S29/S303/S304/S316

彈簧 鎳鉻鐵耐熱合金 X750

設計參數

本體設計條件 ANSI 600

PMA最高允許壓力 102 bar g @ 20°C

TMA最高允許溫度 400°C @ 40 bar g

低設計溫度 -50°C

PMO最高工作壓力 由夾裝法蘭決定

低工作壓力 0.6 bar g

TMO最高工作溫度 400°C@ 40 bar g

低工作溫度 -29°C

最高粘度 30厘泊

DPMX最大工作壓差 498 m bar

設計最大冷態水壓試驗壓力 155 bar g

性能

Gilflo ILVA設計與以下電子顯示裝置相連：如M800流量顯

示計算機或M750顯示器?；蛘撸c可接收線性輸出信號的

EMS/BEMS之類裝置相連。

與M800或M750裝置相配的精度：

測量值的+/-1%：在最大流量的5%至100%時。

+/-0.1%FSD：在最大流量的1%至5%時。

重復性優于0.25%。

量程比：最大可達 100:1。
