Dickow Pumpen NMB單級化學標準泵磁力耦合器渦殼泵

NMB 是一種標準化的化學泵，其外殼尺寸符合 ISO 2858 標準，并配有磁力耦合器。安全殼將泵送介質與外部密封，產生的渦流通過內部循環消散。大尺寸

與介質接觸的大尺寸軸軸承安裝在碳化硅滑動軸承中，因此運行時免維護、無磨損。在整個特性曲線范圍內，可保證完全的軸向推力補償。

軸向推力補償由已安裝的液壓系統提供。NMB 不需要通常的聯軸器對準。

NMB 采用直接安裝在法蘭上的標準電機。由于有多種

由于有多種變型和監控選項，可為操作人員提供定制解決方案。

描述

NMB 型是 PN16 標準化工泵，泵體尺寸符合 ISO 2858 標準，采用磁力耦合。

偏離特性領域和操作員要求的尺寸可進行調整，并以達到最佳效率的方式進行刻度。

泵采用永磁聯軸器，密封外殼將流體密封在外部。

內部循環電流可驅散渦流損耗產生的熱量。

泵軸的軸承采用碳化硅滑動軸承。吸入側和壓力側的標準配置為耐磨環。

軸向推力補償可通過溢流孔、后擋塊或其他措施實現。

驅動電機的直接安裝省去了額外的軸承和機械聯軸器。

除標準型號外，還可提供以下特殊結構：

- 帶加熱套的泵殼

- 帶開放式葉輪和磨損盤的型號

- 感應器

應用

石油和天然氣

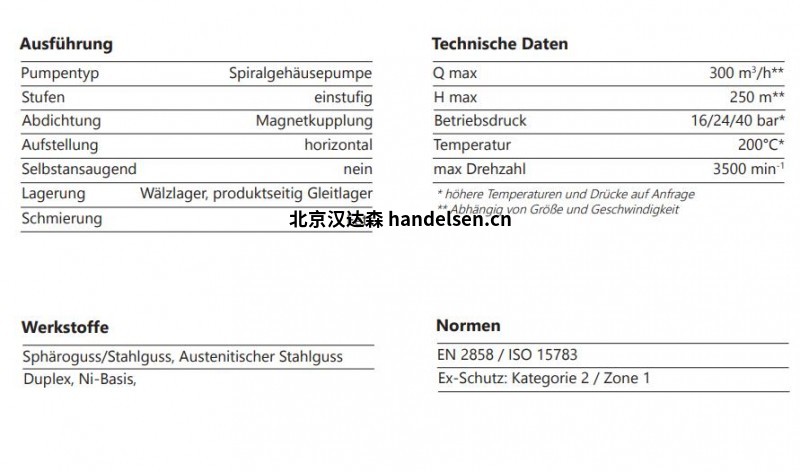

技術數據

Q 最大值 300 立方米/小時**

最大 H：250 米**

工作壓力： 16/24/40 巴* 溫度： 200 °C

溫度： 200 °C*

最大轉速： 3500 min-1

密封墊/機械密封：磁性聯軸器

安裝：水平

自吸：無

軸承：滑動軸承

材料：雙相鋼、鎳基、球墨鑄鐵/鑄鋼、奧氏體鋼

標準：ISO 15783 ISO 15783

防爆等級：2 類 / 1 區

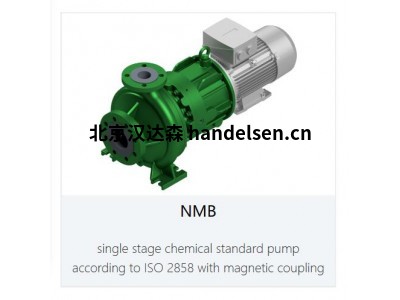

NMB 型

符合 ISO 2858 標準的單級化學標準泵，帶磁力耦合器

Q max： 300 立方米/小時**

最大 H：250 米**

工作壓力： 16/24/40 巴* 溫度： 200 °C

溫度： 200 °C*
