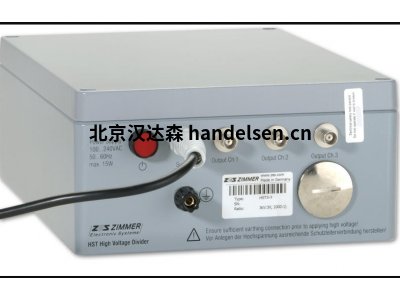

ZES ZIMMER高壓分壓器傳感器HST3-1用于中壓逆變器高壓放電燈

HST系列寬帶精密高壓分壓器擴展了ZES ZIMMER精密功率計LMG的電壓測量范圍，適用于1000V以上的標稱電壓。

高壓輸入配有 2m 引線，連接到對地測量的電壓。開放的潛在客戶可以由客戶完成。HST3（或 HST6/9/12）

以非常高的精度分壓直流、交流或任何失真電壓，分壓系數為 1000（或 2000/3000/4000）。

分壓電壓在緩沖的低阻抗BNC輸出端可用。為避免噪聲干擾，建議使用屏蔽電纜連接到 LMG 的測量輸入端。

HST 可以作為單通道、雙通道或三通道版本提供，以匹配特定的測量任務。

技術參數

通道數 1

訂購類型 HST3-1

滿刻度最大正弦三隅角電壓 3.5kv

最大輸入電壓 4.2kv

滿刻度最大峰值電壓 5kv

輸入阻抗 10M

比率 1/1000

產出負擔 最小1 kQ;最大1 nF

最大電壓 4.2kv

最大周期峰值電壓 5kv

最大瞬態電壓 3.8kv

非重復最大峰值電壓 8.8

測量輸入 每個通道一條固定的高壓導線 (長 2 米) ，開口導線由客戶完成、接地插孔作為共同參考點

信號輸出 每個通道一個 BNC 插口

尺寸(長x寬x高) 330x230x110 mm

安裝尺寸 (長x 寬x高) 490x230x110mm

重量 6.1kg

特征

所有 ZES ZIMMER LMG 系列功率計、PCT 系列電流傳感器和 HST 系列電壓傳感器在發貨前都經過仔細測試、

調整和校準，并經過嚴格的質量控制。

ZES ZIMMER 保證自交付之日起 24 個月內，這些產品不會出現材料或工藝缺陷。

ZES保修條款

應用

非常適用于中壓逆變器、高壓放電燈、

超聲波和等離子發生器的寬帶功率測量

優勢

精確測量高達20 kV 的峰值電壓

頻率范圍DC 至300 kHz

可忽略的相位誤差

版本

HST3-1：1 通道，最大 4.2kVeff，分頻比 1000，寬x高x深 330x230x110 mm

HST3-2：2 通道，最大 4.2kVeff，分頻比 1000，寬x高x深 330x230x110 mm

HST3-3：3 通道，最大 4.2kVeff，分頻比 1000，寬 x 高 x 深 330x230x110 mm

HST6-1：1 通道，最大 8.4kVeff，分頻比 2000，寬 x 高 x 深 330x230x110 mm

HST6-2：2 通道，最大 8.4kVeff，分頻比 2000，寬x高x深 330x230x110 mm

HST6-3：3 通道，最大 8.4kVeff，分頻比 2000，寬 x 高 x 深 330x230x110 mm

HST9-1：1 通道，最大 12.6kVeff，分頻比 3000，寬 x 高 x 深 400x230x110 mm

HST9-2：2 通道，最大 12.6kVeff，分頻比 3000，寬 x 高 x 深 400x230x110 mm

HST9-3：3 通道，最大 12.6kVeff，分頻比 3000，寬 x 高 x 深 400x230x110 mm

HST12-1：1 通道，最大 16.8kVeff，分頻比 4000，寬x高x深 400x230x110 mm

HST12-2：2 通道，最大 16.8kVeff，分頻比 4000，寬 x 高 x 深 400x230x110 mm

HST12-3：3 通道，最大 16.8kVeff，分頻比 4000，寬 x 高 x 深 400x230x110 mm

三相系統中的三相 HST 接線

在高壓側，HST 輸入端 in1、in2、in3 與線路 L1、L2、L3 相連。所有電壓測量的參考電位相同: 接地。

接地型 HST 也可以測量隔離 (非接地) 信號源，因為這些

信號源始終通過接地能力與大地相連。

測量輸出端out1、out2、out3 的低電壓可通過兩種不同方式與精密功率計LMG或其他儀器連接:

1.帶內部星三角轉換功能的儀器按圖中上部所示連接。這樣做的好處是，由于采用的是差分測量法，因此無

法測量三相系統中現有的共模電壓。

2.不帶星三角轉換功能的儀器按下圖所示連接。帶參考地電位的線路電壓可直接接入 BNC 插孔。在這里，所

有共模電壓都會被測量捕獲。

出現共模電壓的例子包括復雜整流電路的直流電壓以及基波和/或諧波的零相系統

將共模電壓納入測量后，電壓和視在功率的三項值會發生變化，三項電壓和視在功率的總和也會增加。在這

兩種情況下，都能正確測量有功功率。
