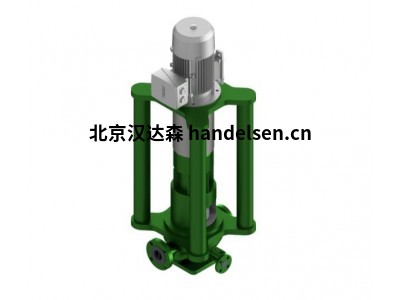

Dickow Pumpen NCVLR機械密封惡劣工作條件渦殼泵單級內聯

描述

NCVLR 型是一種單級直聯式渦殼泵，其吸入口和壓力口相對，底座集成在工藝結構中，符合 API 610 OH3 型標準。

軸向推力補償通過溢流孔實現，而徑向和分流環則是吸入和輸送側的標準配置。

大氣密封由異型金屬對金屬密封件實現。

泵軸安裝在一對背靠背設計的圓柱滾子軸承和角接觸球軸承中。兩側均安裝有可更換的軸承密封件。

密封腔的設計可以安裝符合 API 682 標準的機械密封。

用于接收驅動電機的工作燈罩的設計使得在更換機械密封或滾動軸承時，只需拆卸軸承支撐單元。

應用

石油與天然氣、化學、石化、加油設備與航空、儲油庫/油庫、可再生能源/環境工程

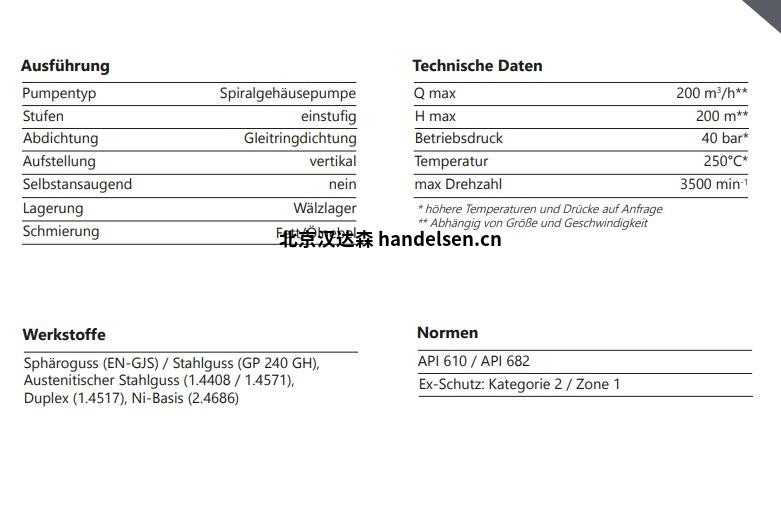

技術數據

Q 最大值： 200 立方米/小時**

最大高度： 200 米**

工作壓力： 40 bar*

溫度： 250 °C*

最大轉速： 3500 min-1

密封墊/機械密封：機械密封

安裝：垂直

自吸：無

軸承：滾動軸承

潤滑：潤滑脂/潤滑油

材料：雙相鋼、鎳基、球墨鑄鐵/鑄鋼、奧氏體鋼

標準：API 610 API 610

防爆等級：2 類 / 1 區

NCVLR 型是一種單級內聯渦殼泵，帶有相對的吸入和排出噴嘴以及集成式支撐底座，其工藝設計符合 API 610 標準，型號為

OH3型。與大氣的密封由金屬對金屬設計的型材密封環提供。泵軸由一個圓柱滾子軸承和一對背靠背設計的角接觸球軸承支撐。兩側均安裝有可更換的軸承密封件。

密封腔布置在兩側。密封腔的設計可安裝符合 API 682 標準的機械密封。該泵專為煉油廠的惡劣工作條件而設計。

在煉油廠中。

NCVLR 型

符合 API 610 標準的單級渦殼泵，帶機械密封，型號 OH3

Q 最大：200 m³/h**

最大 H：200 米**

工作壓力： 40 bar*

溫度： 250 °C*
