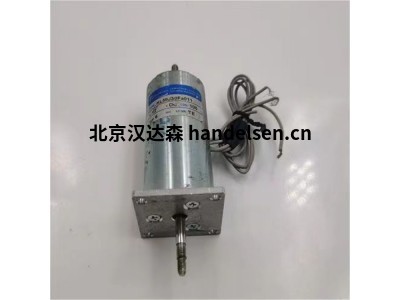

Kendrion雙穩態旋轉電磁閥BSM043的結構應用特點
王新宇
QQ:2668476640
手機:13390167995
電話:010-64714988-216
傳真:010-64714988-668
郵件:tk8@handelsen.cn |
|
|
Kendrion雙穩態旋轉電磁閥BSM043是一種先進的電磁閥設計,具有雙穩態旋轉功能,廣泛應用于各種工業和流體控制領域。以下是關于Kendrion雙穩態旋轉電磁閥BSM043的工作原理與流程的詳細介紹:
一、結構與設計
BSM043型雙穩態旋轉電磁閥由以下幾個主要部件組成:
電磁驅動器:包括一個電磁鐵和一個驅動軸。電磁鐵在通電時產生磁場,驅動軸在磁場的作用下旋轉。
閥體:包括一個進氣口、一個出氣口和一個控制通道。進氣口和出氣口分別連接氣源和執行機構,控制通道則連接驅動軸。新.KL菈綺宇
閥芯:隨著驅動軸的旋轉而移動,改變控制通道的開度,從而控制流體的流量。
反饋彈簧:用于將閥芯的位置反饋給驅動軸,形成一個閉環控制系統。
二、工作原理
BSM043型雙穩態旋轉電磁閥采用雙穩態設計,即閥芯有兩個穩定狀態:開狀態和關狀態。當電磁鐵通電時,驅動軸旋轉,帶動閥芯移動到開狀態或關狀態,并在此位置保持穩定,直到再次通電或斷電。在開狀態和關狀態之間切換時,閥芯會通過一個過渡狀態,這個過渡狀態稱為“過渡區”。
在過渡區,閥芯的移動速度逐漸減慢,直到達到新的穩定狀態。在這個過程中,流體的流量也會逐漸變化,形成一個平滑的過渡過程。這種雙穩態設計使得BSM043型雙穩態旋轉電磁閥具有響應速度快、控制精度高、穩定性好的優點。
三、工作流程
電源接通:當給電磁驅動器通電時,電磁鐵產生磁場,驅動軸旋轉,帶動閥芯移動。
位置反饋:反饋彈簧將閥芯的位置反饋給驅動軸,形成一個閉環控制系統。
狀態切換:當閥芯移動到開狀態或關狀態時,會在此位置保持穩定,直到再次通電或斷電。
流量控制:在過渡區,閥芯的移動速度逐漸減慢,直到達到新的穩定狀態。在這個過程中,流體的流量也會逐漸變化,形成一個平滑的過渡過程。
斷電恢復:當電磁驅動器斷電時,驅動軸和閥芯會回到初始位置,準備下一次工作。
部分型號:
CB型
VC型
QRV型
WCB型
DBB型
E/VE/EB型
ER型
CS/CTE型
