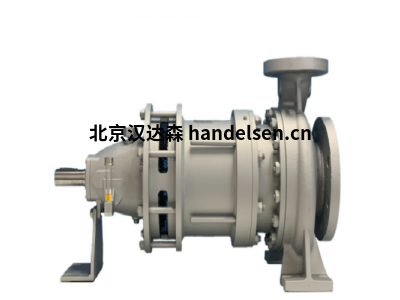

DICKOW® NHL、HPL、HPR 和 NHM 型熱水循環泵專為大中型供暖設備、供暖日歷、壓力機、大型建筑和需要 140 ºC （284 ºF） 溫度>類似應用而開發。泵的設計基于在熱水處理領域多年的經驗，并賦予了運行中的高可用性和可靠性。
NHL 系列設計用于高達 45 bar @ 238 ºC （464 ºF） 的壓力，最大量程為 900 m³/h
葉輪采用實心輪轂鑄造而成。為了將推力載荷降至最低，閉式葉輪通過葉輪輪轂上的耐磨環和平衡孔進行液壓平衡。葉輪與泵軸鍵合，并用帶有螺旋線圈嵌件的帶帽螺釘固定。葉輪的靜態和動態平衡符合DIN ISO 1940T1 6.3級標準。
冷卻水消耗量
300 至 700 L/h
大約最大容量
900 立方米/小時
3960 加侖/分鐘
近似差分頭
150 毫液相色譜
492 英尺
最大允許工作壓力
45 巴
類型
NHL國家冰球
行業標準
API 610標準
DIN ISO 1940T1標準
國際標準化組織 5199
國際標準化組織 9001
該泵是單級蝸殼泵，采用“后拉式”設計，帶有端吸和頂部中心線排放法蘭。“后拉式”設計允許拆卸旋轉泵部件，而無需從管道系統中拆下蝸殼。
為了充分利用“后拉式”設計的優勢，強烈建議使用間隔條式聯軸器，因為驅動器可以保持螺栓固定在底板上。
蝸殼 帶有剛性支腳安裝的
套管作為 NHL/NHM 型的標準提供。
套管螺栓為耐熱膨脹型。對于溫度波動的應用，額外的杯形彈簧可避免因熱膨脹引起的泄漏。
密閉墊圈可避免液體吹出。根據 API 610/ISO 5199 標準，可根據要求提供中心線安裝設計，適用于高工作溫度。
這最大限度地減少了由于運行過程中外殼的熱膨脹而導致的聯軸器熱應力和錯位。
所有HPL/HPR泵通常都配有中心線安裝的外殼。
蝸殼殼體和中間套管均裝有可再生耐磨環，通過帶鎖定螺釘?shù)膲号浜瞎潭ǖ轿弧?/div>
可選配額外的葉輪耐磨環。運行間隙符合API 610標準。
軸、軸套
泵軸能夠傳輸完整的驅動器輸出，并在整個長度上精確加工，并在軸承表面進行適當?shù)木庸ぁ榱双@得令人滿意的密封性能，軸徑和懸臂的尺寸應盡量減少密封面處的軸撓度。軸設計保證臨界速度超過最大運行速度的 10%。“帽螺釘-輪轂”和“輪轂-軸套”連接處采用密閉墊圈密封，泵軸與泵流體不接觸。
減摩軸承 泵軸由泵送液體外部的大尺寸減摩軸承
承載。軸承采用油潤滑。軸承支架中的油位由恒定油位注油器調節。
標準設計在聯軸器側有角球軸承，通過卡簧沿軸向固定在泵軸上。變溫應用中的HPL泵和NHL泵配有軸螺母。
滾子軸承承擔剩余的徑向液壓載荷。事實證明，即使在惡劣的條件下，軸承的使用壽命也超過 25000 小時。
如果需要，可根據要求提供軸承支架冷卻。
