TEADIT ELECTRON® SCS
應用和優點
TEADIT ELECTRON™ SCS 墊片采用不銹鋼金屬芯制造，兩面均覆有層壓和填充 PTFE。其更堅固的結構使其能夠同時滿足工業管道的密封性和電氣隔離要求。這些特性經過專門組合，以滿足高壓等級下法蘭產生的升高負載。該套件建議用于水（飲用水、海水、殘水和產出水）、氣體、化學品、酸和一般碳?xì)浠衔锏墓艿?。它是?zhuān)門為滿足對壓力和耐化學性有嚴格要求的關鍵應用而開發的。
技術數據：
法蘭（推薦）： RF、FF 和 RTJ 等級 ANSI 150 至 2.500# 和 API 2 至 10K
介電強度 4Kv（60 Hz VCA 每 1 分鐘）
電阻： 516 GΩ（1000 伏直流）
溫度： 200°C（392°F）
套件包括：
ELECTRON™ SCS 密封墊片；每個螺栓有 2 個鍍鋅碳鋼墊圈；環氧層壓玻璃纖維絕緣墊圈1個（G10）；和酚醛絕緣套管

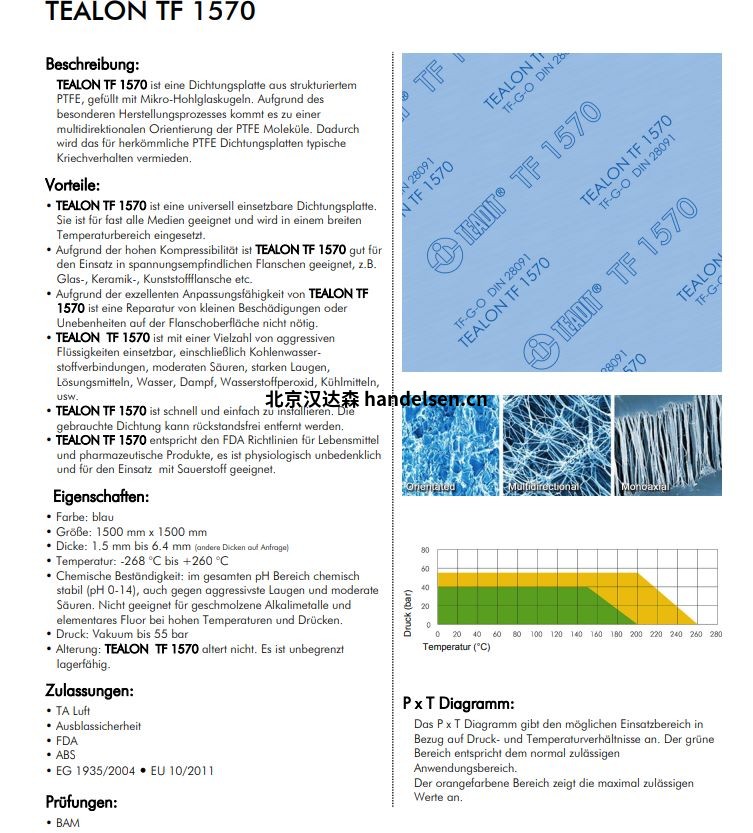

運行條件 TF1570 TF1580 TF1590
溫度 -268 至 260°C
最大壓力 55巴 83 巴 83 巴
壓力 x 溫度 – bar x ℃ 厚度1.5毫米 12,000
厚度3.0毫米 8,600
板材尺寸 1500毫米×1500毫米
可用尺寸 1 毫米至 3.2 毫米
作品 PTFE 空心玻璃微珠 聚四氟乙烯與硫酸鋇 聚四氟乙烯與硅酸鹽

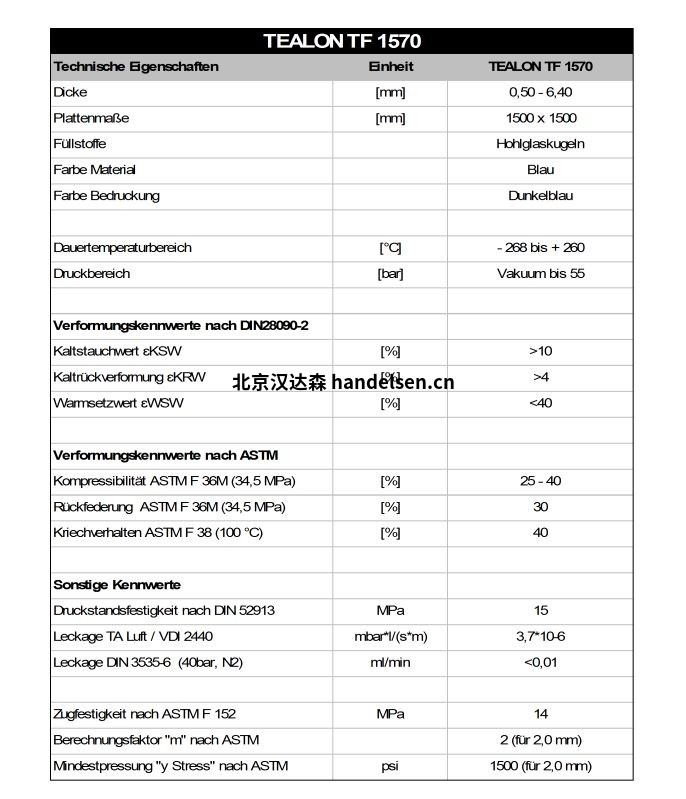

物理特性 測試 TF1570 TF1580 TF1590
顏色 藍色的 淺褐色的 棕色的
氣密性（毫升/小時） ASTM F 37A 0.12 0.04 0.20
蠕變松弛 (%) ASTM F 38 40 24 18
壓縮率 (%) ASTM F 36M 25-40 4-10 5-15
低回收率 (%) ASTM F 36M 30 40 40
拉伸強度（MPa） ASTM F 152 14 14 14
“m”和“y”因子
產品 厚度
（毫米） “米” “y”（磅/平方英寸）
TF1570 1.5 2 1,500 人
3 2 1,500
TF1580 1.5 2 1,800
3 2 1,500
TF1590 1.5 4.4 2,500

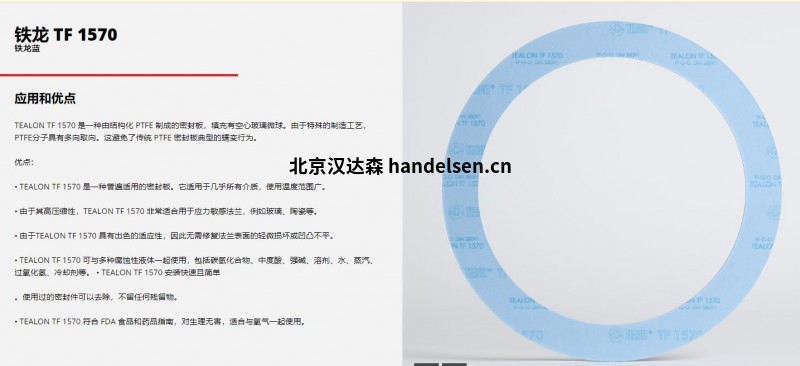

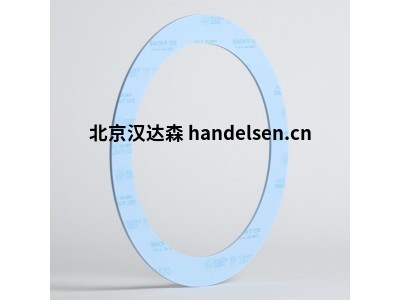

德國TEADIT TEALON TF 1570密封板泰利密封墊片
