Hazet工廠車間設備扭矩扳手5292-3CTCAL 5108KV超薄設計



絕緣扭矩扳手?jǐn)Q緊扭矩最小-最大： 2 - 10 牛米公差： 6 %方形 10 毫米（3/8 英寸）

產品型號： 5108KV

訂貨號： 4000896235421

產品信息

可校準

使用壽命長/精度高

可

拆卸

維修（如有必要）

裝配

調整

校準

注：調整、可能的維修與 KV 扭矩扳手的拆卸/組裝只能在 HAZET 服務中心進行

適用于測試設備監控

可持續和環保

安全：

觸覺（短行程釋放）

聲學（降壓元件）

通過可逆方形裝置實現左右手釋放、

在規定的公差范圍內，以設定的扭矩向右或向左擰緊

重量輕，易于操作，工作無疲勞感

產品設計特點

超薄設計，嚴格遵守規定的絕緣系數（材料厚度/重疊度）

符合人體工程學的手柄設計和清晰的校準槽使開關和運動部件過渡順暢

即使使用其他部件（如紅色絕緣插座扳手插件），外觀也保持一致

外殼和頭部的顏色設計極具吸引力，信號色為紅色/黃色

手柄顏色為黑色，以區分顏色并防止過快的視覺污染

避免突出的干擾部件（如轉換桿）



注意：

維修只能由 HAZET 服務中心進行，因?yàn)楸仨毟鶕?jù) IEC 60900 進行 10,000 V 常規測試

DIN EN ISO 6789-2:2017、DIN 3120、ISO 1174-1、IEC 60900:2018

德國制造

輸出：10 毫米（3/8 英寸）方形傳動裝置

尺寸/長度：275 毫米

VDE 保護絕緣高達 1000V

最小-最大擰緊扭矩： 2 - 10 牛米

公差：6

刻度分度（牛頓米）： 0.2 牛頓米

最小-最大執行力： 1.0 - 5.0 公斤

齒數： 24（傳動角 15）

無需回轉：長期耐久性測試表明，HAZET 5000 和 6000 系列扭矩扳手無需回轉到最小刻度值



技術規格

輸出：2

刻度分度（牛頓米）： 0.2 牛頓米

公差：6

標準：DIN 3120、DIN EN ISO 6789-2:2017、IEC 60900:2018、ISO 1174-1

尺寸/長度： 275 毫米

保護絕緣：VDE 保護絕緣，最高 1000V

齒數： 24 齒

傳動角度： 15 °

最大擰緊扭矩： 10 牛米

最小擰緊扭矩： 2 牛米



HAZET 在全球 100 多個國家與經驗豐富的長期合作伙伴開展合作。我們?cè)诘聡?guó)設有六個銷售辦事處。

工業的生產連接貿易（PVH）、手工業的專業貿易和批發貿易

汽車配件貿易（IAM）、農用車和商用車配件貿易

摩托車和自行車經銷商

在線貿易

汽車業、航空業

可再生能源行業

質量標準

始終如一的高質量標準

從產品創意到售后服務

高科技程序

用于模擬鍛造工藝等

原型設計

用于測試設計初稿和功能

最高精度

所有生產流程的最高精度和準確性

耐久性測試

除高負載外，耐久性測試也是我們質量保證的重點

自己的 DAkkS 標定實驗室

和 HAZET 校準中心

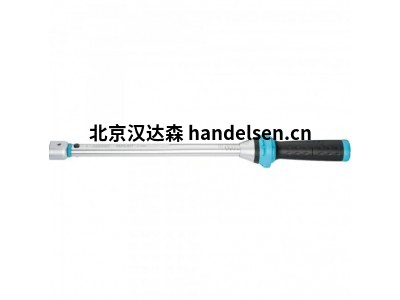

扭矩扳手，帶 DAkkS 校準證書擰緊扭矩最小 - 最大： 40 - 200 Nm ? 公差： 3 % ? 方形插座 14 x 18 mm

訂貨號： 5292-3CTCAL

訂貨號： 4000896243235

產品信息

插入式連接，用于夾持插入式工具

帶 DAkkS 標定證書的扭矩扳手

精度為刻度值的± 3%（執行方向）

通過旋轉插入工具，可用于右旋和左旋螺紋

安全：

觸覺（短行程釋放）

聲學（降壓元件）

專為車間粗加工而設計

應用廣泛，可用于輪胎服務、兩輪車、汽車和商用車以及工業和貿易領域的各種受控?cái)Q緊應用

優化密封環，防止異物進入

手柄抓地力更強，更容易傳遞動力

帶有制動點的設置輔助裝置，可優化操作員導向，確保通過轉動手柄安全快速地設置所需的扭矩值

旋轉頭上的鎖定功能可安全鎖定設定值

三角形旋轉頭可防止失控滾動

鎖定符號顯示相應的鎖定狀態

可通過鎖定轉頭上的開口連接電纜環



易于讀取的高對比度刻度

柵尺套筒上有激光標簽，永久清晰可辨

附帶校準證書和序列號

以堅固的六角旋轉包裝提供

DIN EN ISO 6789-2:2017

德國制造

輸出：方形驅動 14 x 18 毫米

尺寸/長度： 484 毫米

最小-最大擰緊扭矩： 40 - 200 牛米

公差：3

刻度分度（牛米）：1 牛米

扭矩扳手最小-最大有效長度 l1 毫米：460.00 - 437.44 牛米

最小-最大執行力 kg： 8.9 - 46.6 kg

調整工具間距 l2: 38.5 mm

機頭厚度 a： 23 毫米

頭部寬度 b：30 毫米

無需回調：長期耐久性測試表明，HAZET 5000 和 6000 系列扭矩扳手無需回調到最小刻度值

為專業用戶提供 DAkkS 校準證書，尤其適用于

航空工業

汽車行業

新能源、風力渦輪機、近海園區

石化行業（石油/天然氣）

有文件證明的可追溯性確保了完整的可追溯性



技術數據

輸出：D

頭部寬度 b：30 毫米

扭矩扳手有效長度 l1 毫米： 422 毫米

刻度分度（牛頓米）： 1 牛頓米

誤差： 3

標準：DIN EN ISO 6789-2:2017

調整工具間距 l2: 38.5 mm

尺寸/長度： 484 毫米

頭部厚度 a：23 毫米

最大擰緊扭矩： 200 牛米

最小擰緊扭矩： 40 牛米
