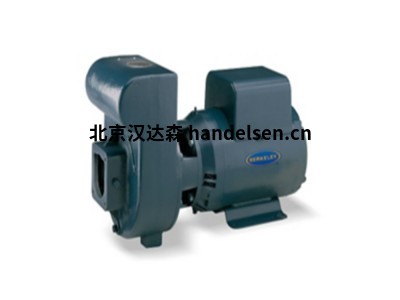

Pentair離心式AURORA 3804泵 不銹鋼軸設計 撓度小

AURORA 3804泵特點：

標準 T 型和 TS 基型電機提供低噪音水平泵運行

重型動力框架，帶可再潤滑軸承，使用壽命長

可再潤滑軸承

不銹鋼軸設計，撓度min

球墨鑄鐵外殼使用壽命長，工作壓力高

工廠水壓測試保證套管和密封件的完整性

4“ 和更大的雙蝸殼排放口，以減少軸承負載

吸力分流器吸力為 5 英寸或更大，可消除預旋轉

便于后拔出的殼體支腳允許在不干擾吸入和排放管道的情況下對泵進行維修

吸入和排出法蘭上的儀表絲錐

機械密封在陶瓷表面上有碳，以實現最佳的熱水性能。303 SST 金屬部件和 Buna-N 柔性彈性體確保長壽命瑗緣ww王王

軸套保護高強度設計電機軸

可選外殼耐磨環

可選密封材料



結構設計：

泵蝸殼應為球墨鑄鐵（ASTM A536），帶有一體式支腳，以支撐蝸殼并允許向后拉出。泵應包括蝸殼頂部、底部和側面的吸入和排出法蘭處的計量取壓口以及排氣和排水取壓口。簡單的設計，不需要中心脫落的間隔聯軸器來拆卸旋轉元件，而不會干擾外殼或吸入、排放管道和電機連接。



葉輪應為封閉式不銹鋼（ASTM A743 316型），表面光潔，外部翻轉，內部光滑，并清除所有毛刺、邊角料和不規則部分。葉輪應動態平衡至ANSI/HI 9.6.4平衡等級G6。#，用鍵固定在軸上，并用墊圈、墊圈和帶帽螺釘固定。



泵內部設計應包括一個自沖洗機械密封件，該密封件采用不銹鋼（ASTM 303）金屬部件、丁腈橡膠彈性體部件、陶瓷閥座和碳墊圈，適用于在225°F（107°C）下連續運行。泵應配備鋼（AISI C1045）軸，并配備可更換的316 ASTM不銹鋼軸套，以max限度地減少軸磨損。套筒應通過O形環密封在葉輪輪轂上，并應通過銷將其正向驅動至鍵槽。不得使用粘合劑將套筒固定在軸上。
