瑞典maxon motor 行星齒輪箱 GPX 70 A ?70 mm，1 級



關于maxon

我們的微電機以高精度和可靠性移動所有必須旋轉的東西。

在maxon，我們開發和制造具有一定動力的電驅動裝置。我們的直流電機在全球處于行業領先地位。它們適用于要求高且工程師無法妥協的場合：maxon電機驅動NASA的火星探測器。它們安裝在胰島素泵和外科電動工具中。您可以在人形機器人和高精度工業應用、紋身機、客機、相機鏡頭、賽車和心臟泵中找到它們。

60 多年來，我們一直專注于客戶特定的解決方案、質量和創新。因此，我們的模塊化產品范圍不斷擴大，現在包括：



無刷和有刷直流電機

無刷扁平電機

行星齒輪箱、正齒輪箱、特殊齒輪箱

傳感器

伺服放大器、定位控制器

高科技 CIM 和 MIM 組件

定制驅動器

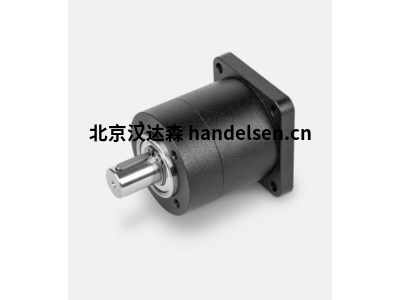

行星齒輪箱 GPX 70 A Ø70 mm，1 級

maxon GPX齒輪箱具有極高功率傳輸和極短設計。其模塊化設計為客戶特定的解決方案奠定了基礎。金屬部件的使用使其適用于廣泛的應用。



規格



基本信息

齒輪箱類型 .GPX

外徑          70 毫米

版本            標準版



齒輪箱數據

減少          3.9 : 1

絕對減少          150/38

級數          1

最大連續扭矩 10牛米

最大間歇轉矩 12.5海里

旋轉方向，驅動輸出 =

最大效率    96 %

空載平均背隙 0.5 °

質量慣性    341.2 克立方米

齒輪箱長度（L1） 58 毫米

最大傳輸功率（連續） 850 瓦

最大可傳輸功率（間歇） 1063 瓦



技術數據

輸出軸承                    滾珠軸承

徑向游隙              最大 0.06 mm，距法蘭 10 mm

軸向游隙    0 - 1.1 毫米

最大徑向載荷 1000 N，距法蘭 10 mm

最大軸向載荷（動態）825 N

最大連續輸入速度 6000 轉/分

最大間歇輸入速度 6000 轉/分

推薦溫度范圍 -20...+100 °C

高壓釜循環次數 0



產品

重量          993 克



瑞典maxon motor 行星齒輪箱 GPX 70 A Ø70 mm，1 級
