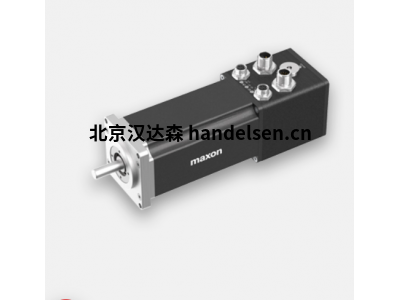

IDX 56 L， □56 mm， 無刷， 帶集成電子元件， CANopen 帶定位速度控制器的驅動器



描述;



maxon IDX驅動器由EC-i電機、磁性絕對值編碼器（單圈）和集成磁場定向控制（FOC）的EPOS4定位控制器組成。高品質設計符合IP65防護等級;只有輸出軸需要由客戶密封。繞組和定位控制器中的集成溫度傳感器直接在驅動器中進行評估，從而實現工作范圍的最佳利用。



規格



云端硬盤數據

標稱電源電壓                              24 V

公稱轉速                                    2750 轉/分

額定扭矩 @25°C（最大連續扭矩） 960毫牛米

額定扭矩 @40°C（最大連續扭矩） 704毫牛米

標稱電源電流 @25°C                    11.2 安培

標稱電源電流 @40°C                        9.97 安培

標稱電壓下的最大速度                3090 轉/分

最大允許驅動速度                        6000 轉/分

最大扭矩（短時）                        1.596海里

最大電源電流（短時）                24 安培

轉子慣量                                    265 克立方米

標稱電源電壓 +Vcc                    12...48 V

達到最大速度的啟動時間              5.4 毫秒

防護等級                                            IP 65

指揮                                                  CANopen

功能性                                            定位控制



機械數據

軸向游隙至                                          0.14 毫米

預緊力                                        15 N

力的方向                                          Zug

最大軸向載荷（動態）                    12 N

最大徑向載荷，距法蘭 12.5 mm          110 N

驅動器重量                                    1445 克
