SKF精密鎖緊螺母KMT 0用于頻繁和簡單裝拆

帶鎖緊墊圈的工業鎖緊螺母被認為不適合高精密軸承應用，因?yàn)槁菁y和支撐面的制造公差相對較大。因此，SKF研發了全系列精密鎖緊螺母，其制造公差非常小。這種安裝簡單的裝置可精確有效地把軸承和其他部件鎖定在軸上，從技術上和經濟上都符合機床應用要求。

所有 SKF 精密鎖緊螺母通過主軸的配合螺紋面與鎖緊螺母之間的摩擦力鎖定到位。為了應用這種摩擦力，SKF 生產下面設計的精密緊鎖螺母：

帶鎖定銷的精密鎖緊螺母

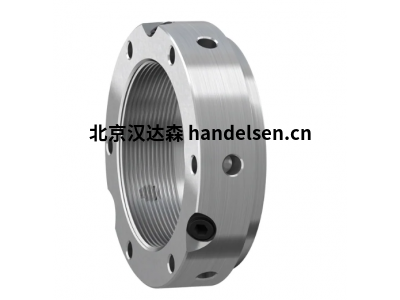

SKF帶鎖緊銷的KMT 精密鎖定螺母

KMT 精密鎖緊螺母適用于高精密、簡單裝配和可靠鎖定的設備應用。 三個等距分布的鎖緊銷使鎖緊螺母與軸成直角精確定位。 也能對其進行調整，以補償相鄰部件的輕微角度偏差。 定位面和螺紋之間的最大軸向跳動量（40尺寸系列以下）： 0.005 mm

不需要鍵槽

可承受較高的軸向載荷

可靠的有效鎖緊裝置

設計用于頻繁和簡單裝拆

可用于螺紋 M 10x0.75 到 M 200x3 (尺寸 0 到 40) 和 Tr 220x4 到 Tr 420x5 (尺寸 44 到 84)

?

SKF精密鎖緊螺母KMT 0技術參數

螺紋型號M 10x0.75

內徑10 mm

外徑28 mm

寬度14 mm

鎖定裝置包含在鎖緊螺母中

液壓安裝螺母無

相關安裝工具HN 2-3

型號

SKF KMT O

SKF KMT 1

SKF KMT 2

SKF KMT 3

SKF KMT 4

KMT 5

KMTA 5

KMT G

KMTA G

KMT 7

KMTA 7

KMT 8

KMTA 8

KMT 9

KMTA 9

KMT 10

KMTA 10
