MBS 用于低電壓的電流互感器
MBS AG目前生產的產品包括10,000多個0.5系列低壓電流轉換器,大工作電壓為0.72 kV,CTB系列的大工作電壓為1.2 kV。
產品的制造均符合DIN EN 61869-1/2、VDE 0414-9-1/2和DIN 42600規定的技術要求。使用引用標準的當前版本。
MBS 產品的主要應用領域是機械和設備工程、造船和風能。
分類:

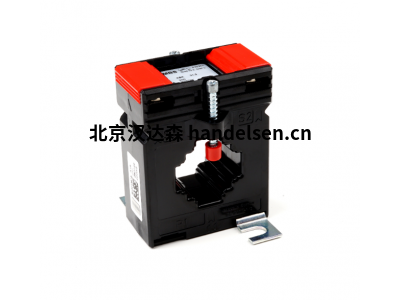

ASK插入式電流互感器
描述:
插入式電流互感器,初級標稱電流為 30 A 至 7,500 A,次級標稱電流為 5 A 或 1 A,精度等級為 0.2 s、0.2、0.5 s、0.5 和 1。所有設備均提供所需的緊固材料。可選配與導軌窗口相匹配的初級導體導軌(電解質銅,鍍鎳),包括 DIN 933 螺釘,配有螺母、墊圈和彈簧墊圈,用于安裝在母線或類似產品中。
可選地,可以供應與棒窗相對應的初級導體條(電解銅,鍍鎳),包括螺釘DIN 933,配有螺母,墊圈和鎖緊墊圈,用于安裝在母線或類似產品中。
ASK 21.3
母線 1 英寸 mm 20:10
母線 2 英寸 mm
圓導體(毫米) 19,2
寬度(毫米) 60
高度(毫米) 78,5
深度(毫米) 48
卡扣式安裝 53011
密封百葉窗 59040
一次電流 40、50、60、75、80、100、120、125、150、160、200、250、300、400、500
二次電流 1, 5
負擔(VA) 1, 1,5, 2, 2,5, 3,75, 5, 7,5, 10
精度等級 0,2S, 0,5, 0,5S, 1, 3
熱標稱連續電流I/cth: 1,0 x I公關
熱標稱短時電流I/th: 60 x I公關, 1 塞克。
大工作電壓 Um: 0,72 kV
隔離測試電壓:3 kV,U/eff, 50 赫茲, 1 分鐘
額定頻率:50/60 Hz
隔離等級:E
MBS ASK 31.3
MBS ASK 31.4
MBS ASK 31.5
MBS ASK 31.6
MBS ASK 41.3
MBS ASK 41.4
MBS ASK 41.5
MBS ASK 41.6
MBS ASK 51.4
MBS ASK 51.6
MBS ASK 61.4
MBS ASK 61.6
MBS ASK 63.4
MBS ASK 63.6
MBS ASK 81.4
MBS ASK 83.4
MBS ASK 101.4
MBS ASK 103.3
MBS ASK 103.41
MBS ASK 105.6
MBS ASK 105.6N
MBS ASK 123.3
MBS ASK 127.4
MBS ASK 127.6
MBS ASK 128.4
MBS ASK 129.10
MBS ASK 130.3
MBS ASK 130.5
MBS ASK 165.5
MBS ASK 176.3
MBS ASK 205.3
MBS ASK 205.5
MBS ASK 231.5
MBS ASK 318.3
MBS ASK 412.4
MBS ASK 421.4
MBS ASK 541.4
MBS ASK 561.4
