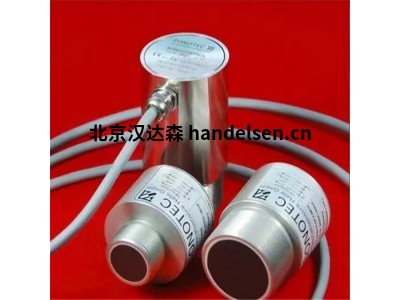

SONOTEC氣泡檢測傳感器SONOCONTROL15結構原理介紹

德國SONOTEC公司是一家研發、生產各種超聲波液位計的公司，SONOTEC產品種類齊全，功能多樣化，包括各種超聲波液位計、超聲波料位計、超聲波液位開關、便攜式超聲波檢測儀器等等。產品適合于機械、電子、冶金、電力食品、飼料、廢水/凈水處理等各行各業。



SONOTEC公司成立以來，不斷改進技術工藝，創造開發出一系列產品，別且根據客戶的需求開發、生產出了相應的產品。



SONOCONTROL15傳感器結構：

氣泡檢測傳感器通常由光源、光電二極管和接收器組成。光源發出光束，光電二極管接收到被液體中的氣泡散射的光信號。



原理：

通過使用超聲波來監測流經空氣傳感器的液體中的氣泡。 在空氣傳感器內部，兩束低強度的超聲波以垂直于液體流動的方向穿過液體通道 垂直于液體流動的方向。瑗緣ww王王



如果一個氣泡移動到其中一個超聲波束中，超聲波將被部分偏轉，超聲波的強度將下降。超聲波強度下降?？刂破鞑粩鄿y(cè)量超聲波的強度，如果它變得 低于閾值，它就會檢測到一個氣泡。液體中密集的顆粒也會使超聲波發生偏轉，因此可以檢測到。為了實現對氣泡的非常低的靈敏度，使用了一種不同的技術，測量液體對振動的阻尼作用。液體對空氣傳感器壁的振動的阻尼效應。
