ACE 重型工業減震器，CA4 型號可吸收高達 126,500 Nm 的能量



ACE Stoßdämpfer GmbH

歡迎來到ACE，它是工業減震器，空氣彈簧，油制動器，減振器，緊急停止阻尼器以及阻尼技術和隔振創新解決方案的質量和服務的市場領導者。



重型工業減震器



大質量的有效減震

ACE的重型工業減震器完善了該公司的減震器技術范圍。在ACE，設計師還可以在此類別中選擇自調節和可調機器元件。



無論設計如何，這些類型的減震器都以其堅固性和最大的運行準備性而令人印象深刻，無論重物在何處都可以可靠、精確地停止而不會反彈。



CA4 型號可吸收高達 126,500 Nm 的能量。重型自調節CA系列也適用于急停操作，型號為A1/3至A<>的可調類型系列也是如此。為此，可以顯著增加要覆蓋的有效質量范圍。



應用示例：



-門戶安裝

-機械和設備

-輸送 機

-起重機應用

-裝載和提升裝置

-存儲和檢索機器

-重型應用

-旋轉裝置



產品分類：

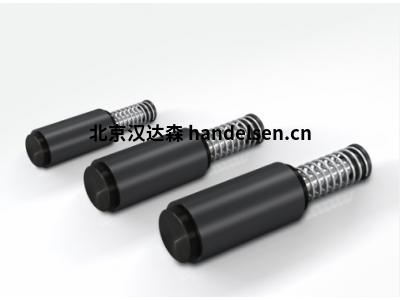

①CA2 至 CA4

強大：這些體積阻尼器的代表重量在 12.8 公斤到 146 公斤之間。



②A1 1/2 至 A3

功能強大且可定制：ACE的產品范圍還包括可調節的重型工業減震器。



一：

重型工業減震器

CA2 至 CA4

重物制動

自調節

能耗 3,600 Nm/沖程至 126,500 Nm/沖

程 行程 50 mm 至 406 mm

強大：這些體積阻尼器的代表重量在 12.8 公斤到 146 公斤之間。它們補充了ACE的自調節減震器系列。該產品系列的所有類型的產品都專為需要堅固性和高能量降解的應用而設計。



阻尼器是在ACE計算程序的幫助下為每個應用設計的。從而避免了崩潰和錯誤設置的風險。CA 型可以吸收高達 126,500 Nm 的能量，可用于 0.3 kg 至 326,000 kg 的有效質量范圍。極高的堅固性、高能量吸收和寬阻尼帶寬的結合使它們?nèi)绱擞袃r(jià)值。



這些重型自調節工業減震器主要用于重型工程，例如吊橋或阻尼鎖系統。



規格

能耗 3,600 Nm/沖程至 126,500 Nm/沖程



行程 50 mm 至 406 mm



接近速度 0.3 m/s 至 5 m/s?？筛鶕?jù)要求提供偏差速度。



允許溫度范圍 -12 °C 至 +66 °C。 可根據要求提供不同的溫度范圍。



安裝位置任意



固定停止在客戶方面，在行程結束前提供 2.5 mm 至 3 mm 的外部固定擋塊。



材料外體：鋼耐腐蝕涂層;活塞桿：硬鍍鉻鋼;沖擊頭：鋼硬化和耐腐蝕涂層;復位彈簧： 鉻化鋼



衰減介質自動變速箱油 （ATF）



應用龍門系統、機器和系統、輸送機系統、起重機應用、裝載和起重設備、存儲和檢索機器、重型應用、旋轉裝置



提示

在急停操作和連續操作中允許的能量超標。在這種情況下，請聯系 ACE。



安全

環境中的外來物質會侵蝕密封部件并導致使用壽命縮短。請聯系A(chǔ)CE獲取合適的解決方案。不要因?yàn)闊彷椛涠o減震器涂漆。



按需

特殊油，鍍鎳，增強的防腐蝕保護或其他特殊設計。



基本類型

CA2EU-F 法蘭前部

CA2EU-R 法蘭后部

CA2EU-SM 腳部附件

CA3EU-F 法蘭前部

CA3EU-R 法蘭后部

CA3EU-S 腳部附件

CA4EU-F 法蘭前部

CA4EU-R 法蘭后部

CA4EU-玻璃鋼兩側6螺紋

CA4EU-S 腳部附件



二：

重型工業減震器

A1 1/2 至 A3

重載制動和無級變速調節

可調

能耗 2,350 Nm/沖程至 44,000 Nm/沖

程 行程 50 mm 至 305 mm

功能強大且可定制：ACE的產品范圍還包括可調節的重型工業減震器。A7 55/48 至 A1 系列的重量在 1.2 kg 到 3 kg 之間，是極其堅固、即裝即用的液壓機元件，具有極高的能耗和廣泛的阻尼值。



它們的特點是靈活性，阻尼器可以通過阻尼器底座上的六角插座進行調整，因此可以理想地適應不斷變化的應用數據。A型有效質量范圍從0.3千克到204,000千克，可吸收高達44,000牛米的能量。



這些重型可調ACE工業減震器是重型應用和重型工程的首選，當任務日期不完全確定時。



規格

能耗 2,350 Nm/沖程至 44,000 Nm/沖程



行程 50 mm 至 305 mm



接近速度 0.1 m/s 至 5 m/s，可根據要求提供偏差速度。



允許溫度范圍 -12 °C 至 +66 °C。 可根據要求提供不同的溫度范圍。



安裝位置任意



固定停止在客戶方面，在行程結束前提供 2.5 至 3 mm 的外部固定擋塊。



態度中風開始時的硬沖擊，轉向9。在擊球結束時用力發球，轉向0。



材料外體：鋼耐腐蝕涂層;活塞桿：硬鍍鉻鋼;沖擊頭：鋼硬化和耐腐蝕涂層;復位彈簧： 鉻化鋼



衰減介質自動變速箱油 （ATF）



應用龍門系統、機器和系統、輸送機系統、起重機應用、裝載和提升設備、沖擊板、重型應用、旋轉裝置、存儲和檢索機器



提示

在急停操作和連續操作中允許的能量超標。在這種情況下，請聯系 ACE。



安全

環境中的外來物質會侵蝕密封部件并導致使用壽命縮短。請聯系A(chǔ)CE獲取合適的解決方案。不要因?yàn)闊彷椛涠o減震器涂漆。



按需

特殊油，鍍鎳，增強的防腐蝕保護或其他特殊設計。





基本類型:



A1 1/2EU-F 法蘭前部

A1 1/2EU-R 法蘭后部

A1 1/2EU-C 旋轉附件

A1 1/2EU-S 支腳附件

A2EU-F 法蘭前部

A2EU-R 法蘭后部

A2EU-SM 腳部附件

A3EU-F 法蘭前部

A3EU-R 法蘭后部

A3EU-S 腳部附件
