HAWE截止節流閥 AV3E 400 100特點原理介紹

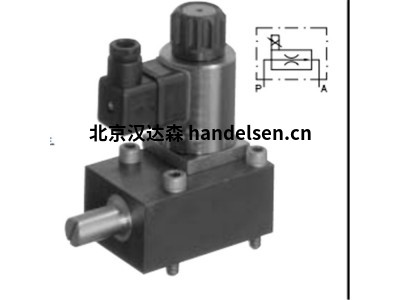

AV3E 400 100截止節流閥：

AV2，和AV3型閥廣泛用于：

。作為截止閥，在截止工況完全密封地關閉；

。作為單作用重力回程液壓缸非常平穩下降的卸油閥；

。用于高壓系統（例如耐壓試驗），控制系統進精密卸荷；

。作為節流閥，控制系統的工作速度



特點及原理：

這種全鋼結構的閥，配淬硬并經拋光一研磨的耐磨損閥座，以及淬硬和拋光一研磨的閥錐體（針閥），用精密螺絲進行調節。錐閥體插座孔形成一環形過流閥口，該閥口通過一定的壓降產生節流結果。這種由節流引起的流量極限值，取決勝于壓力油的粘度。如果一個系統工作時間長了，由于油溫升高，將使油的粘度變低；此時，在閥口開度不變情況下，通過閥的流量將增加，從而將使工作速度加快。另一方面，當調定值不變時，通流能力還取決于節流閥的壓差（例如，流阻的變化）。因此 ，只有在工作速度允許隨著負載的改變而有所變化的場合，用節流方法來控制速度才是合適的。瑗緣ww王王



節流閥的這種粘度和壓差相關的控制特性，對于用作截止閥和多數情況下用于一般的下降過程控制來說，是完全可行的。

節流閥是一種明顯的消耗能量的控制方式，因為多余流量不斷地從溢流閥溢流，這一部分能量轉變?yōu)闊崮堋Ｒ虼?，采用?jié)流控制速度的方式用于流量壓力較小的情況。由于調節螺絲固定上的間隙，如進行，必須注意到，在節流控制工況，油液總是沿A往B方向流動。在相反方向流通時，由于調節螺絲固定處的間隙，如進行精細調節，閥芯將會像單向閥那樣被拉向閥座而受損傷。
