傳斯羅伊意大利transfluid KPTB可變填充液力偶合器

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Transfluid 調速型液力耦合器主要由泵輪、渦輪、勺管室等組成，如下圖所示。當主動軸帶動泵輪旋轉時，在泵輪內葉片及腔的共同作用下，工作油將獲得能量并在慣性離心力的作用下，被送到泵輪的外圓周側，形成高速油流，泵輪外圓周側的高速油流又以徑向相對速度與泵輪出口的圓周速度組成合速度，沖入渦輪的進口徑向流道，并沿著渦輪的徑向流道通過油流動量矩的變化而推動渦輪旋轉，油流至渦輪出口處又以其徑向相對速度與渦輪出口處的圓周速度組成合速度，流入泵輪的徑向流道，并在泵輪中重新獲得能量。如此周而復始的重復，形成工作油在泵輪和渦輪中的循環流動圓。由此可見，泵輪把輸入的機械功轉換為油的動能，而渦輪則把油的動能轉換成為輸出的機械功，從而實現動力的傳遞。

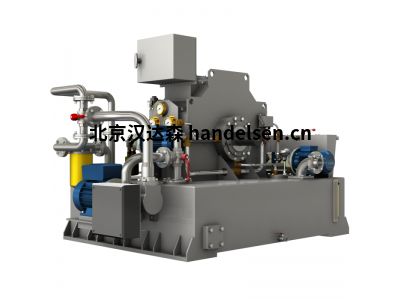

Transfluid  KPTB是一種可變填充液力偶合器，設計用于啟動驅動器或變速驅動器。KPTB液力偶合器具有外部驅動的供油泵和遠程電動開關閥。當閥門打開時，液力偶合器回路被送入，當它關閉時，通過位于聯軸器外圍的孔口發生快速排油。持續確保強制軸承潤滑。油泵流量可以通過油流量控制閥或變頻器（集成在供油泵電機中）進行操作，使 KPTB 成為變速驅動器。

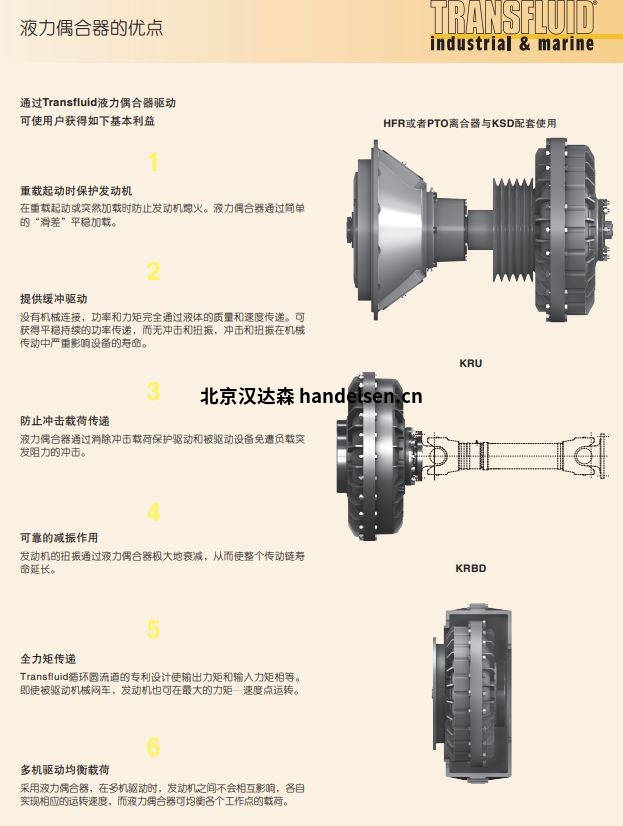

Transfluid液力偶合器的特點：

軟啟動，無沖擊，使電機無負載啟動從而保護電機

在電機啟動過程或在過載時具有轉矩限制功能

振動隔離和沖擊緩沖特性

轉矩傳遞無磨損

允許內燃發動機帶載啟動

限矩型液力偶合器具有體積小、重量輕、傳遞功率能力強的優點；

調速型液力偶合器具有可靠的調速原理和控制系統，被驅動設備的可靠運行和正常工作。

傳斯羅伊限矩型液力偶合器有以下特點：

長度短，重量輕，

傳遞功率能力強，其啟動力矩不超過電機額定力矩的１４０％采用ＳＫＦ，ＦＡＧ，ＳＮＲ，ＫＯＹＯ的軸承，工作可靠泵輪和渦輪及殼體采用低含鐵量的原生鋁合金制造和熱處理。

豐富的設計和生產經驗，合理的材料，解決了因熱膨脹引起的漏油問題。

腔型設計使液力偶合器具有高/效/率，大功率傳遞能力。所有液力偶合器為氟橡膠雙唇密封。

壽命長，油塵雙封。

液力偶合器中含有輸出彈性聯軸器。易熔塞有１２０°Ｃ、１４５°Ｃ、１７５°Ｃ三種規格可選。輸入輸出軸孔按用戶要求加工。

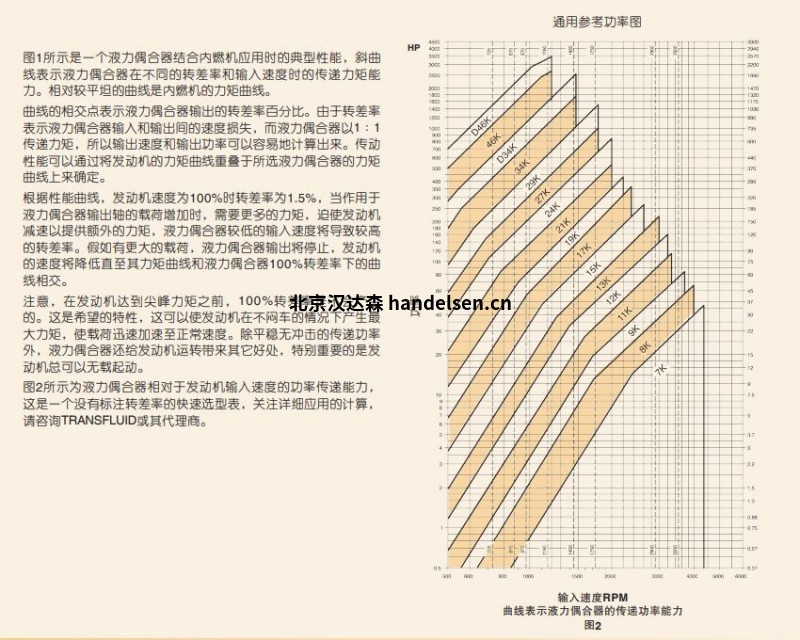

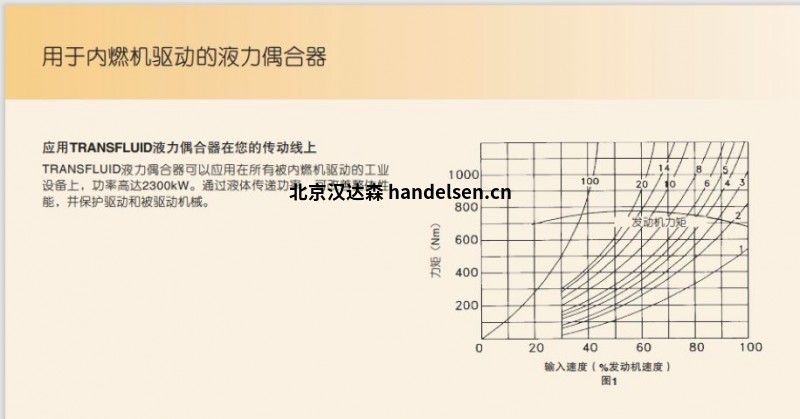

對于每一種液力偶合器可提供其在一定充液量下的特性計算及工作特性曲線，這為設計和工作裝置的性能預測帶來了方便。

產品型號：

Transfluid  29 CCKRG 110 80

Transfluid  29 CKRG3 mit

Transfluid  27 CKRG 110

Transfluid  24 CKRG 100

Transfluid  21CKRG 110

Transfluid  21 CKRG 85,725

Transfluid  27 CCKRG 120 80

Transfluid  17 CCKRG 80 95

Transfluid  15 CCKRG 65 80

Transfluid  12 CKRG 38 55

Transfluid  13 CKRG 60 65

Transfluid  21 CKRB 80 65 400×150

Transfluid  17 CKRB 75 45 315×118

Transfluid  27 CKRB 95 65 500×190

Transfluid  27 CCKRB 110 500×190

Transfluid  29 CCKRB

Transfluid  34 CCKRB 150 630×236

Transfluid  19 CCKRB 80 90 400×150

Transfluid  24 CCKRB 100 100 500×190

Transfluid  27 CCKRB-W mit

Transfluid  27 KRGW G4062

Transfluid  17 KRG 60 75 RM

Transfluid  24 KXDB

Transfluid  11 KRB 42 42 200×75

Transfluid  11 KSDF D42 160 x 4 SPB

Transfluid  15 KSDF 65 236 x 6 SPB/B

Transfluid  19 KPTO Kupplung

Transfluid  29KPTB.KP4151/GATF6090AN

Transfluid  D46KCG

Transfluid  DMU 85 – 105

Transfluid  HFF 211/3

Transfluid  24KXDB 24

Transfluid  21 KR / 24

Transfluid  12 KSD D48

Transfluid  SGZ 764/500/GU-N9404AB

Transfluid  SZZ764/160 /GATF/5937P

 混合動力變速器模塊：HM

混合動力系統

HM混合動力變速器系統系列具有簡單性：該系統設計為安裝在任何內燃機上，只要它具有SAE標準飛輪和外殼以及任何類型的SAE標準變速器。“電機”具有雙重功能，在電動模式下作為電動機工作，在火力模式下作為發電機工作，HM560型號可以360度旋轉，以獲得車輛或船上的位置。

屬于HM系列的混合動力傳動系統是在主要可充電電池制造商和永磁電機驅動系統主要制造商的幫助下設計的，可輕松安裝在不同組件之間，從而在它們之間實現順暢的通信。

HM系統可以輕松安裝到任何傳動系統，例如：機械或動力換檔變速驅動器，靜液壓傳動，船用齒輪箱和萬向軸。

transfluid混合動力變速器模塊：HM應用

農業機械

疏浚

叉車

地面支持設備

船舶推進

鐵路

道路清掃車

特殊應用

拖拉機
