dickow多級離心泵HZAR應用于工業和市政供水

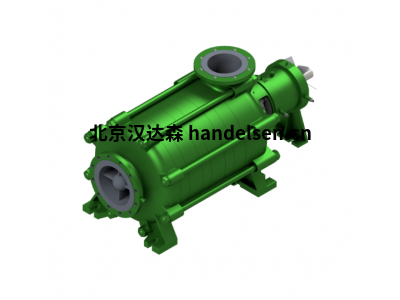

dickow多級離心泵HZAR描述

HZAR 型是符合 API 610 標準的單級或多級離心泵，BB4 型，帶軸向吸入口。

為了達到非常低的汽蝕余量值，吸入支架設計有軸向入口，吸入側葉輪設計有擴大的入口橫截面。

軸向推力補償通過泄壓孔和節氣門間隙進行，而進氣和輸送側的運行和分體環是標準配置。泵軸的軸承采用圓柱滾子軸承和角接觸球軸承對。

兩側布置有可更換的軸承密封件。

對大氣的密封由金屬對金屬設計的異型密封圈進行。

密封室的設計使得可以安裝符合API 682的機械密封。

dickow多級離心泵HZAR應用

在增壓系統中

工業和市政供水

存儲和檢索

用于冷凝水生產

作為鍋爐給水泵、燃油泵和許多其他應用

dickow HZAR多級離心泵技術數據

最大Q值：600立方米/小時**

最大高度：500 m**

工作壓力： 16 巴*

溫度： 200 °C*

最大轉速：3500 min−1

墊片/機械密封：機械密封

安裝方式：臥式

自吸：否

軸承：滾動軸承、滑動軸承、產品側滑動軸承

潤滑：潤滑脂

材料：雙相，鎳基，奧氏體鋼

標準： API 610， ISO 5199

防爆：類別 2 / 區域 1

dickow HZAR多級離心泵吸入和排出殼體

吸入和排出外殼配有堅固的鑄造腳，用于安裝在底板或底座上。為了獲得較低的NPSH值，HZ泵的吸入殼體被設計成蝸殼形狀。

HZA-泵有末端吸力設計，以獲得低的NPSH-值
