Kromschroder燃氣調節器GDJ,用于在氣體流量波動時保持恒定壓力值
公司介紹:
自1865年以來一直處于技術進步的最前沿
Elster GmbH,Kromschröder Osnabrück是保護、測量和控制氣體的尖端產品和系統解決方案的領先制造商之一。憑借家用和商用燃氣表,以及用于加熱設備和工業用途的安全閥和控制元件,該公司在全球銷售和服務組織的支持下提供廣泛的服務。

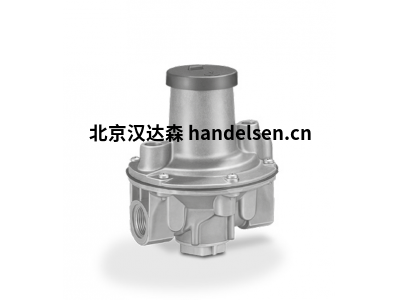

燃氣調節器GDJ
帶入口壓力補償隔膜和零關斷的彈簧加載調速器,用于在氣體流量波動時保持恒定的設定出口壓力pa,帶安全隔膜,因此不需要吹掃管線,氣體GDJ,GDJ。。L表示空氣,EC型式試驗和認證。
DN:15至50,
連接:螺紋,
pe:最大400毫巴,
pa:2至160毫巴。
分類:
GDJ 15
GDJ 25
特性:
•采用進口壓力補償膜片設計,確保高控制精度
•內部脈沖
•可以前饋爐膛壓力
•不需要通氣管
•歐盟認證
應用示例:
臺車式爐
輥底爐
間歇梭式窯
功能:
無壓力時,氣體壓力調節器GDJ打開
應用
氣體供應緩慢打開,氣體通過閥座至壓力調節器出口。出口壓力sure通過脈沖線。一旦出口壓力相應在設定的彈簧力下,工作隔膜上升與之相連的閥盤降低了流速。如果出口壓力下降,例如由于打開冷凝器sumer,閥盤進一步打開,出口壓力肯定會再次增加。如果出口壓力增加,例如由于流量減少
閥盤進一步關閉,出口壓力再次降低。因此,出口壓力為盡管氣體流速變化,仍保持恒定。如果停止消耗,閥盤將完全關閉(零點關閉)。進口壓力的波動由進口壓力補償膜片。為了測量入口壓力,可選的壓力測試可以使用入口處的奶嘴。
訂單示例:
GDJ 40R04-4
選擇正確產品的web應用程序可在
www.adlatus.org
類型代碼
GDJ氣體壓力調節器
15-50:標稱尺寸
R Rp:內螺紋
04 :pu最大400毫巴
-0 :無壓力測試點
-4 :入口壓力測試點
L :僅適用于空氣(未經批準)
Z :特殊出口壓力范圍
技術數據
氣體類型:天然氣、城鎮燃氣、液化石油氣(氣態)和雙ogas(最大0.02%-by-vol.H2S),GDJ。。L也代表空氣。這個介質必須在所有溫度條件下都是干燥的,并且不含冷凝水。
入口壓力范圍高達400毫巴(5.8磅/平方英寸)。
出口壓力范圍:
GDJ 15:2至55毫巴(0.8至22“WC),
GDJ 20–40:5至160毫巴(2至64“WC),
GDJ 50:5至100毫巴(2至40“WC)。
調節器在出廠時預設為20毫巴。
調低:10:1。
環境溫度:-20至+60°C(-4至+140°F)。
不允許冷凝。
在較高環境溫度范圍內長期使用ac
加速彈性體材料的老化并減少使用壽命。
儲存溫度:-20至+40°C(-4至+104°F)。
閥殼:鋁制。
閥座:鋁制。
閥盤:塑料。
閥瓣密封:NBR。
膜片:NBR。
用于空氣時:特殊版本。
內螺紋:Rp符合ISO 7-1
