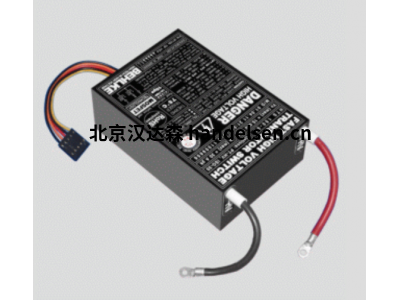

behlke高壓開關HTS 50-12應用于激光電子學等

這種固態開關已被設計為高電壓，高速開關應用，如普克爾斯電池驅動器，偏轉柵極驅動器和納秒脈沖發生器。HTS50-12用于需要非?？斓纳仙龝r(shí)間與高峰值電流連接的短時脈沖應用。與傳統的高壓開關相比，例如使用冷陰極管、觸發火花隙或閘流管，晶體管開關HTS50-12具有非常短的恢復時間、較高的重復頻率、極低的抖動和半導體器件的典型壽命。其半導體設計允許在額定電壓的全范圍內穩定工作。操作既不需要觸發變壓器，也不需要高輔助電壓

behlke HTS50-12高壓開關特點

具有極低阻抗的MOSFET高壓開關

極快的轉換時間

非常耐電磁兼容

過載和電壓反轉時具有魯棒性

控制功率低 在高開關頻率下

設計 用于連接 PCB 的

導通時間 50 ns 至 250 ns 的選項

behlke高壓開關HTS 50-12應用程序

高壓脈沖發生器

Pockels驅動程序

功率管驅動器

偏轉柵格驅動器

撬棍開關

電磁兼容測試設備

雷達調制器

激光電子學

behlke HTS50-12高壓開關出口限制

快速最大峰值電流等于或高于 500 的固態開關 根據美國法律，安培也受到出口限制 作為德國法律（兩用法規）。這些貨物不得出口 沒有美國或德國有效出口許可證的第三國 出口當局。

behlke HTS50-12高壓開關產品代碼

型號包含有關電壓、電流和導通行為的編碼信息。 第一個數字代表以 kV 為單位的電壓，最后一個數字代表 破折號表示開啟行為（0 = 固定開啟時間，1 = 變量 準時）。破折號后面的數字表示以安培為單位的電流 x10.特殊功能由第二個破折號后的字母編碼。示例 HTS 10-70-F： HTS = 高壓晶體管開關，1 = 1 kV，0 = 固定導通時間，70 = 700 安培，F(xiàn) = 快速

behlke高壓開關HTS 50-12技術參數

尺寸[mm]89 x 64 x 31

電壓[kV] 5

電流[A] 120

上抗拒[Ω] 1.7

導通時間[ns] 150
