DUBOSCHWEITZER聚酰胺螺紋鎖固劑鋼齒板環DSL型



DUBOSCHWEITZER 螺紋鎖固劑

聚酰胺 6 制成的螺紋鎖固劑

適用于六角和圓頭螺釘以及帶內六角套筒的帽螺釘





優點

由于其優異的產品性能，DUBOSCHWEITZER®螺紋鎖固劑非常適合固定、密封和絕緣螺釘連接：



多重固定和密封，因?yàn)镈UBOSCHWEITZER ®螺絲鎖...



壓入螺釘螺栓和螺母的螺紋，

導致與螺栓的摩擦閉合特別主動，從而防止擋圈圍繞螺栓旋轉，

纏繞在螺母的六邊形上，從而防止螺母獨立松動。

噪音衰減和耐用性，因?yàn)槎挪┦讽f策®螺絲鎖...



吸收連接中發生的振動，

可塑性地表現 – 彈性地，

不會老化或磨損，因此可以反復使用而不會降低上述好處。

絕緣和材料 – 表面保護，因?yàn)槎挪┦讽f策®螺絲鎖...



對堿性液體、無機中性鹽、油、脂肪、汽油、苯、酒精、丙酮、稀酸和海水的溶液具有化學耐受性，以及防止連接部件之間的電解腐蝕和螺栓材料的疲勞。



DUBOSCHWEITZER 六角和圓頭螺釘產品系列

DUBOSCHWEITZER M 3 19800

DUBOSCHWEITZER M 4 19900

DUBOSCHWEITZER M 5 20000

DUBOSCHWEITZER M 6 20100

DUBOSCHWEITZER M 8 20300

DUBOSCHWEITZER M 10 20500

DUBOSCHWEITZER M 12 20700

DUBOSCHWEITZER 1/2″ 20800

DUBOSCHWEITZER M 14 20900

DUBOSCHWEITZER M 16 21100

DUBOSCHWEITZER M 18 21300

DUBOSCHWEITZER M 20 21500

DUBOSCHWEITZER M 22 21700

DUBOSCHWEITZER M 24 21900

DUBOSCHWEITZER 1″ 22000

DUBOSCHWEITZER M 27 22200

DUBOSCHWEITZER M 30 22500

DUBOSCHWEITZER M 33 22800

DUBOSCHWEITZER M 36 23100

DUBOSCHWEITZER M 39 23400

DUBOSCHWEITZER M 42 23700

DUBOSCHWEITZER M 45 24000

DUBOSCHWEITZER M 48 24300

DUBOSCHWEITZER M 52 24700



DUBOSCHWEITZER 六角內六角帽螺釘產品系列

DUBOSCHWEITZER M 4 29900

DUBOSCHWEITZER M 5 30000

DUBOSCHWEITZER M 6 30100

DUBOSCHWEITZER M 8 30300

DUBOSCHWEITZER M 10 30500

DUBOSCHWEITZER M 12 30700

DUBOSCHWEITZER M 14 30900

DUBOSCHWEITZER M 16 31100

DUBOSCHWEITZER M 18 31300

DUBOSCHWEITZER M 20 31500

DUBOSCHWEITZER M 22 31700

DUBOSCHWEITZER M 24 31900

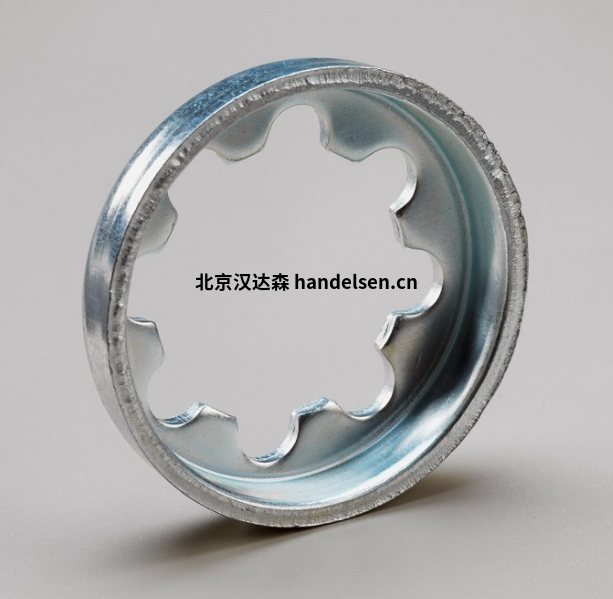

DUBOSCHWEITZER® 鋼齒板環

可與DUBOSCHWEITZER 的聚酰胺 6 螺紋鎖固劑結合使用。



除了用于高螺栓力的螺絲鎖！

鋼齒板環與多年來廣為人知的DUBOSCHWEITZER®聚酰胺螺紋鎖固劑相結合，是使用優質鋼螺栓的寶貴進一步發展。這種組合允許任何所需的螺栓力，而不會由于螺栓和螺母上的高負載而損壞螺栓鎖。



在組裝過程中，保險絲插入齒板環中。擰緊螺母時，保險絲變形，從而將橫截面上的雙T形保險絲的外部加強件壓在齒板環的外壁上，從而防止進一步向外規避。內部鋼筋在高壓下壓入螺栓的螺紋中，形成高摩擦閉合，同時實現密封。擰緊時，螺釘鎖緊和齒板環的組合在支撐表面和螺母之間產生高摩擦系數。



這大大提高了保護效果。保險絲在齒板環齒所在的點處高壓下穿孔，使螺母與鋼齒接觸。結果是鋼與鋼和塑料之間的部分剛性連接，可以吸收任何所需的螺栓力。保險絲的材料壓入齒形板環的半圓形凹槽中，產生持久的彈性效果。



優點

組裝后，DUBOSCHWEITZER®螺紋鎖固劑與齒形板環和螺母形成一個單元，可以多次使用。由于變形的保險絲也保持彈性，因此不會失去固定效果。



與齒板環結合使用的優點：



螺紋鎖固劑可以吸收任何所需的螺栓力（例如，強度特性 8.8）

任何螺母都可以轉換為鎖緊螺母

可多次使用

固定材料位于螺母下方 => 阻尼、密封、固定恒定螺栓力

鋼齒和螺釘鎖緊的組合產生高摩擦系數



DUBOSCHWEITZER M 4-5 40400

DUBOSCHWEITZER L W 40600

DUBOSCHWEITZER L W 40800

DUBOSCHWEITZER L W 41000

DUBOSCHWEITZER L W 41200

DUBOSCHWEITZER L W 41600

DUBOSCHWEITZER M 18-20 41800

DUBOSCHWEITZER M 22-24 42200





DUBOSCHWEITZER DSL 雙重備份

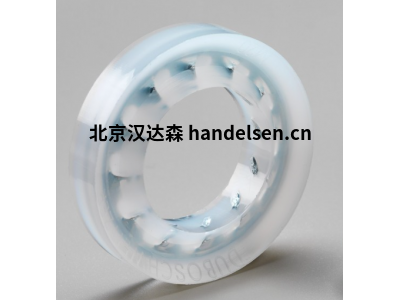

DUBOSCHWEITZER ® DSL雙保險絲

DSL 雙保險絲由聚酰胺 6 加鍍鋅彈簧鋼制成！





DSL雙保險絲是一種安全元件，由于其設計而具有彈性，可防止螺釘連接因螺釘或工件變形而松動。同時，實現了連接的高度密封性。

這種發展的基礎是兩種材料和兩種強度的有利特性的結合。



鋼制鎖緊元件用堅硬的聚酰胺封裝，其任務是在螺釘連接期間在螺母或螺釘頭與工件之間建立鋼對鋼連接，這可以吸收極高的預緊力。



由于齒形突起的彎曲、扭曲和滲透到所涉及的表面，摩擦力增加并導致正連接。



包裹鋼制鎖定元件的塑料可平穩地適應這些變形，并永久保護其免受腐蝕。



該DSL雙保險絲的第二個保險絲元件是由聚酰胺制成的封閉塑料板。該實施例的效果是基于以下事實：螺母或螺釘頭的相對堅硬表面與工件之間的摩擦與易變形的塑料部件的摩擦力增加，因?yàn)樗芰弦环矫孢m應螺母或螺釘頭與工件的接觸表面的不平整度，另一方面在連接力下通過其初始形狀向外和向下擠壓， 為了包裹螺母的外表面或外六角內六角螺釘?shù)穆葆旑^并穿透螺紋。



在這里，生產了另一個高摩擦閉合，這導致了這種彈性重型保險絲的雙重效果。



此外，塑料的彈性為保險絲的屈服提供了公差。此外，由于通過擰緊扭矩施加的壓力，塑料流入螺絲孔。根據擰緊扭矩，它將螺紋嵌入多個螺紋上，從而保護連接免受液體進入。





DUBOSCHWEITZER ® DSL雙保險絲的優點：



普遍適用于預緊力

螺桿強度高達 12.9

可以存儲為一個組件

不會腐蝕注入的鋼制鎖定元件和螺紋

可拆卸和擰緊多次

適用于螺釘連接的批量生產和機械擰緊

組裝過程中易于操作

螺釘連接密封性高

上下表面之間的安全電氣連接

六邊形對鑰匙持有人來說基本上是免費的



DUBOSCHWEITZER 用于六角螺栓和六角螺母：



DUBOSCHWEITZER M 5 25000

DUBOSCHWEITZER M 6 25100

DUBOSCHWEITZER M 8 25300

DUBOSCHWEITZER M 10 25500

DUBOSCHWEITZER M 12 25700

DUBOSCHWEITZER M 16 26100

DUBOSCHWEITZER M 20 26500

DUBOSCHWEITZER M 24 26900

DUBOSCHWEITZER M 30 27500
