EBM-PAPST 直流切向鼓風機QG030-148/12型

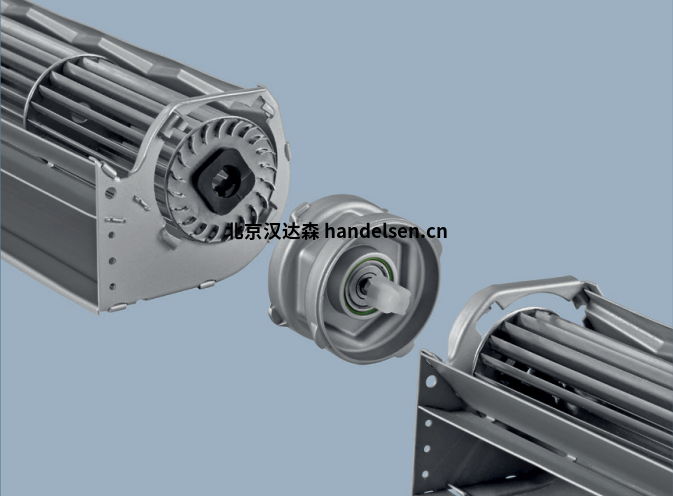

EBM-PAPST 切向鼓風機——低噪音，高空氣流量和低背壓。

性能穩定，滿足所有要求

爐套冷卻、儲熱器、燃木爐、地板對流器、風門、空調和加熱器——所有這些應用都需要一個低安裝高度和高空氣流速的通風系統。理想的解決方案：EBM-PAPST 的切向鼓風機。它們提供高空氣流速、出色的空氣噴射和極佳的噪音特性。

葉輪直徑（30 至 65 毫米）與葉輪長度（高達 2×300 毫米）之比通常較小，可實現極淺的扁平設計。大進氣和出口橫截面使得以低流速實現高空氣吞吐率成為可能。切向鼓風機的另一個特點是長空氣噴射和極低的運行噪音。

切向鼓風機可配備不對稱罩極電機、電容器電機或帶有集成換向電子元件（包括轉速輸出和 PWM 或模擬輸入）的綠色科技 EC 電機，以適應相關應用。使用綠色科技EC電機，可以選擇比罩極和電容電機更高的速度，例如克服更高的背壓。使用適當?shù)膫鞲衅?，采用綠色科技EC技術的切向鼓風機自動設置所需的工作點并輸送所需的確切空氣量。



EBM-PAPST 切向鼓風機的優勢一覽：

低噪音，高空氣流量和低背壓

高風量，低流速

擴大的排放區域確保空氣與管道和待冷卻表面良好接觸

極淺的設計

用于制冷應用的防潮版本，例如

綠色科技EC電機的速度比交流電機更高

通過 PWM 信號或 0–10 V 模擬電壓進行功率調節



切向鼓風機產品：

EBM-PAPST QG030-148/12

EBM-PAPST QG030-148/14

EBM-PAPST QG030-198/12

EBM-PAPST QG030-198/14

EBM-PAPST QG030-303/12

EBM-PAPST QG030-303/14

EBM-PAPST QG030-353/12

EBM-PAPST QG030-353/14



QG030-148/12直流切向鼓風機技術說明：

重量                                     0.235 千克

葉輪材料                              鋁

外殼材料                              鋁，外殼側面部件由塑料制成。

旋轉方向                              順時針方向，朝向轉子

軸承                                     帶滾珠軸承系統的電機。帶套筒軸承的葉輪固定板。

10 °C 時的使用壽命 L40       30000 小時

最高溫度下的使用壽命 L10   20000 小時

電纜                                     帶引線 AWG 24， TR 64

電機保護                              防止反極性和轉子堵塞。

堵轉保護                              堵轉和過載保護

批準                                     VDE， CSA， UL， CE



標稱數據

電壓類型 直流

標稱電壓 12

標稱電壓范圍 8 ..14

電源輸入 6,2

最低環境溫度 -20

最高環境溫度 60

氣流         75

聲功率級 5,7

聲壓級 49
