關于我們

我們在英國已經存在了70多年，最初是一家名為Pandect Instrument Laboratories Limited的企業，從事模擬儀器測試，維修和翻新。該業務已根據 FAA145 和 EASA145 獲得批準。



如今，Pandect的業務是在英國進行滑環定制設計和制造，主要用于國際航空航天，雷達和國防計劃。自1964年以來，我們一直以Pandect Precision Components Ltd的名義開展這種定制高規格滑環業務。



Pandect Precision Components Ltd已通過ISO9001：2015，ISO14001：2015和ISO45001-2018批準，并獲得Cyber Essentials Plus計劃認證。



市場應用；



Pandect 精密設計的滑環廣泛用于民用和軍用應用，并供應給世界各地的客戶。

航空航天

國防計劃

視頻和光學系統

雷達



產品：

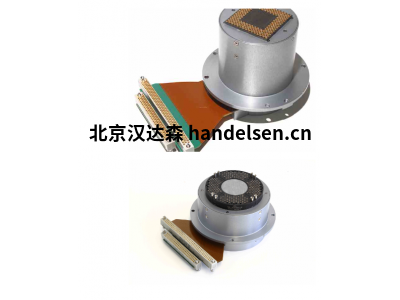

滑環



什么是滑環？

滑環用于需要通過旋轉接口發送功率或數據或其他電信號的地方。接口可以在一個方向上連續旋轉不完全的旋轉，或者它可以在任一方向上旋轉不完全的旋轉，或者它可能在旋轉的各個部分振蕩，具體取決于應用。



滑環組件 （SRA） 有三個主要部件：



帶有由絕緣材料隔開的導電環的旋轉部件。大多數SRA的導電環排列在一起，其平面彼此平行以形成圓柱體。少數SRA的導電環在同一平面上同心排列;這是一個“煎餅”SRA。 選擇哪種布局通常取決于空間包絡的形狀，該空間包絡可用于其所適應的系統中的SRA設計。在任何一種設計類型中，導電環都可以由純金或鍍金黃銅或純銀或鍍銀黃銅制成，具體取決于應用的要求。我們總是“鉆石轉動”我們的戒指，以產生鏡面級的飾面。Pandect 金戒指通常有極其精確的 V 形凹槽，也使用“金剛石車削”。



第二部分由固定電刷組成，電刷是定子的主要部分。在Pandect中，這些通常由金合金或銀石墨制成。我們的刷塊每個環至少有兩個刷子，這些刷子將具有不同的長度，因此它們將具有不同的共振頻率。



用于進出 SRA 的電源、數據和信號的端接。有時客戶要求這些是飛行引線，布線取決于客戶需求的特定規格。有時所需的解決方案是將連接器安裝在定子主體和轉子主體上;在這種情況下，連接器類型及其規格的選擇可能對應用至關重要，其方向和間距也是如此。第三種解決方案是讓從解決方案中出現的電纜在一定電纜長度后由連接器端接。包含連接器的端接解決方案使SRA的測試更加高效，因為它更容易使用自動測試設備（ATE）。



Pandect 有時設計并提供滑環解決方案，旋轉環部分與電刷分開供應。這使客戶在將解決方案集成到客戶系統中時具有更大的靈活性。然而，Pandect 提供給我們客戶的大多數設計都是集成的 SRA，將旋轉環和固定刷組合在一個剛體中，包括軸承和密封件（取決于 SRA 必須運行的環境）。



不同的Pandect SRA解決方案中的電壓和電流種類繁多。用于便攜式地對空導彈（SAM）制導系統的SRA可能有幾個小電壓和小電流的環。它將很小，非常輕。陸基遠程雷達的SRA可能有如此多的環（數百個），以至于其中兩組或三組可能同心排列，其中一些可能攜帶數百安培和伏特。



Pandect 可以提供包括其他旋轉接頭的 SRA 解決方案：一個例子是移動衛星應用，其中某種陸地/海洋/機載車輛必須與衛星連續通信，Pandect 的這種解決方案可能是集成了微波接頭的 SRA。另一個例子是裝甲車瞄準系統中的高清攝像頭。相機的數據速率可能非常高，以至于需要光纖旋轉接頭作為Pandect SRA解決方案的一部分。第三個例子是大型雷達，Pandect 需要在 SRA 解決方案中集成一個旋轉接頭，以通過水/乙二醇或空氣為雷達的電子設備提供冷卻。
