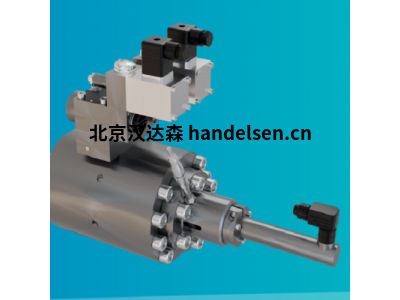

德國Hauhinco 尺寸DN10 的減壓閥技術參數



減壓閥

口徑 DN10

工廠流量   60升/分鐘

壓力30-350nar

重量 6公斤

貨號6260896





減壓閥將端口 P 上的主壓力降低到端口 A 中先前設置的二級壓力。對于高達 400 （500） bar 的初級壓力，減壓可以設置在 20 到 350 （480） bar 之間。液壓蓄能器（6）在氣體側預先裝有氮?dú)?，用作預緊元件。液壓蓄能器（6）中的壓力通過打開調節螺釘（4）來設定。通過調節螺釘 （5） 將壓力釋放到儲罐連接 （T） 中，可以重新調整設定壓力。



在基本閥門位置，壓力介質通過閥座 （2） 從主側 （P） 流向次側 （A）。液壓蓄能器（6）中的壓力作用于活塞（1）的表面（F3）。主壓力作用于表面 F2 和 F3。只要初級壓力低于設定壓力，閥門螺栓 （1） 就會保持打開狀態，因?yàn)楸砻?F1 至 F2-F3 是平衡的。當達到或超過液壓蓄能器中的設定壓力時，活塞 （3） 和氣門螺栓 （1） 移動并關閉打開的閥座。在關閉位置，初級壓力作用于表面 （4）。表面 F3 與表面 F4 一樣大，因此通過永久打開和關閉閥螺栓 （1） 來保持二次壓力恒定。



泄壓閥 （7） 可防止閥座泄漏時不必要的壓力增加。多余的壓力通過油箱連接（T）排出。



Hauhinco減壓閥的特點

所有部件均由耐腐蝕材料制成，并且易于更換。

液壓蓄能器作為預緊元件

附件、結構板形式或管道連接
