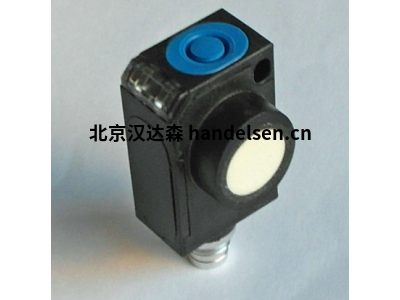

德國Microsonic超聲波傳感器zws-70/CU/QS型



公司簡介；

自1990年以來，總部位于多特蒙德的國際公司Microsonic一直專注于創新和生產創新的超聲波傳感器。



如今，Microsonic是工業自動化應用超聲波傳感器領域公認的專家。大量的專利申請和不斷增長的產品種類見證了微聲的創新力量。例如，用于印刷和造紙行業的超聲波雙張檢測技術的開發，以及大規模生產中第一個用于開關頻率高達6 Hz的250 bar超壓或超聲波接近開關的超聲波傳感器。



基本參數:



檢測范圍120 - 700 mm

設計膠體的

工作模式模擬距離測量

特性小型膠體類型

超聲波特性

測量方法回波傳播時間

換能器頻率300 kHz

盲區120 mm

檢測范圍700 mm

大檢測范圍1.000 mm

波束發散角請看圖表檢測區域

分辨率采樣頻率0.037 mm to 0.215 mm,depending on the analogue window

重復精度+ 0.15 %

精度+ 1 %(內置溫度漂移補償)

電氣數據

工作電壓20-30 V d.c,反極性保護

電壓脈動+10 %

空載電流損耗s 30 mA

連接類型4芯M8接插件

輸出量

輸出1模擬量電壓輸出: 0-10  短路保護，可切換，遞增/遞減

響應時間70 ms

電延時< 300 ms

入

輸入1com端輸入

描述通過已定義脈寬的方波信號實現外部同步

外殼

材質ABS

超聲波換能器泡沫聚氨醋玻璃填充的環氧樹脂防護等級EN 60529IP 67工作溫度-25°C to +70C儲存溫度-40C到+85C

重量11 g

技術特點特性

溫度補償是

控制裝置1個按鍵

沒定范圍Teach-in via push-button

同步是

多通道的否

指示燈1XLED 綠燈: 工作作,1X LED 黃燈: 窗中的目標物特性小型膠體類型

附件

可配置的附件KST4A-2/M8

KST4A-5/M8

KST4G-2/M8

KST4G-5/M8

MW-ZWS 1
