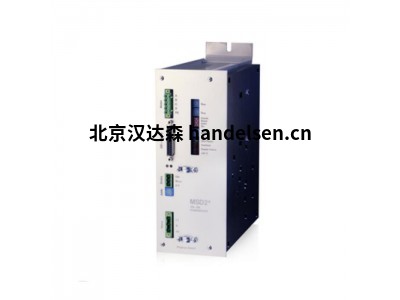

phytron步進電機控制器 MCC-1系列 雙極控制

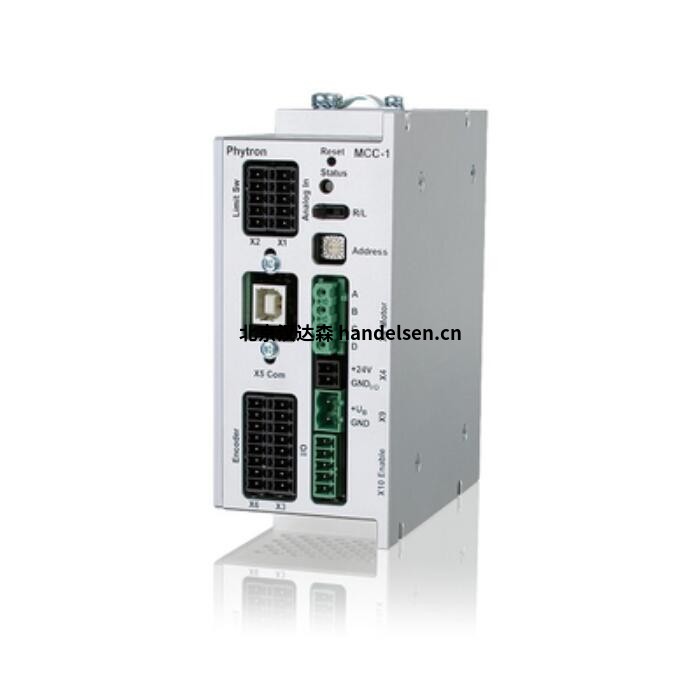

MCC-1 是 phytron的可自由編程的雙軸步進電機控制器，是一款緊湊型獨立單元，用于提供高達 3.5 APEAK 相電流的 2 相步進電機。 MCC 系列中的控制器具有許多輸入和輸出（數字和模擬）和編碼器輸入，用于步進位置監控以及連接限位開關的可能性，所有這些都是標準配置。 由于可用主機接口（USB、以太網等）的多樣性，MCC 可以快速輕松地集成到現有應用中。



技術細節

可自由編程的單軸步進電機控制器，可獨立運行

兩相步進電機的雙極控制

相電流高達 3.5 APEAK

電源電壓 24 至 48 VDC

步進分辨率高達 1/256 步進

RS 485、RS 232、USB 或以太網接口

8 個雙向數字輸入/輸出，電氣隔離

用于啟用電機的冗余設計硬件輸入

編碼器評估

緊湊的設計，尺寸僅為 127 x 55 x 110 毫米

適用于不同安裝位置的壁掛式安裝支架

DIN 導軌安裝套件



應用：

醫學和實驗室技術

沼氣廠

光學和測量技術



參數舉例：

機械的

尺寸（寬 x 高 x 深）55 x 127 x 110 毫米； 73 x 127 x 110 毫米，附帶 USB 轉換器或終端適配器

重量660 克

壁掛式或?qū)к壈惭b

特征

步進電機 適用于控制帶有 4、(6) 或 8 引線接線的 2 相步進電機

電源電壓控制器和電機：24 至 48 VDC；限位開關和輸出：24 VDC

相電流高達 3.5 APEAK

步進分辨率1/1、1/2、1/4、1/5、1/8、1/10、1/20；更平穩的電機旋轉：1/32、1/64、1/128 到 1/256 步的整步頻率 40,000 步/秒

硬件錯誤檢測 • 短路（相與電源之間；兩相之間；電機內部接地））

•過溫

• 欠壓

電纜長度 電機：屏蔽：最大 50 m。

信號：屏蔽：最大 100 m。

診斷 LED 就緒、忙碌、錯誤

“遠程”操作模式 - 通過總線； “本地” - 帶順控程序的獨立模式

接口

用于 2 相步進電機的模擬輸出 A、B、C、D

數字輸出 8 個數字 I/O - 可編程為輸入或輸出 - 防過載，每個都與電源電氣隔離/單獨供電的 24 V 電源；

每個輸出的最大負載為 1 A；所有輸出均為 4 A

主機接口 可選：USB、以太網、RS 485、RS 232

模擬輸入 2 x 10 位 AD 轉換器 e． G。對于操縱桿。操縱桿電源（5 VDC；最大 100 mA）由控制器提供

數字輸入 • 8 個數字 I/O - 可編程為輸入或輸出 - 電氣隔離，24 V 輸入電平

• 2 個限位開關：PNP NCC 或 NOC 型

• 1 個編碼器，用于可選差分增量編碼器或 SSI 絕對編碼器；

由控制器提供（5.3 VDC，最大 200 mA）

• 2 電機使能

通信和編程

編程 MiniLog 格式符合 DIN 66025 – MiniLog-Comm®（包含在交付中） – LabVIEW® VI（包含在交付中）

存儲器 128 kB 程序存儲器

運行條件

溫度 操作：+5 至 +50 °C；儲存和運輸：-10 至 +60 °C

污染程度 2 級

相對濕度 5 至 85 %，3K3 級，非冷凝

防護等級 IP 20
