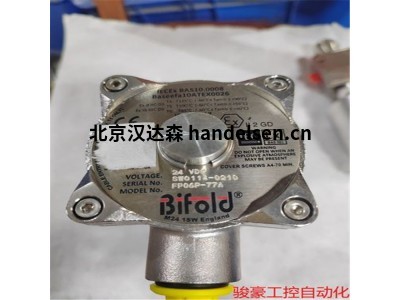

BIFOLD止回閥PCV-12F-12F-13-023-SA參數原理介紹

BIFOLD止回閥PCV-12F-12F-13-023-SA特征描述：

316 L不銹鋼

-60℃的溫度范圍可選

低成本解決方案

NACE MR- 01-75標準可選

操作介質：空氣，糖，酸性氣體

結構材料：

主體：不銹鋼316L

緊固件：公制A418/10316級不銹鋼

密封：氟橡膠（標準），替代彈性體適用于極端條件



技術參數：

PCV-12F-12F-13-023-SA

入口連接：3/4” NPT female

出口連接：3/4” NPT female

工作壓力：13 bar (190 psi)

破裂壓力：0.023 bar (1/3 psi)

O型環材料：低溫腈



原理：為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。



注意事項

1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道上。





型號：

FP06P-SI-04-32-NU-SA-77N-24D-35-K85-86

BXS-04-04-E3-52-XX-00-SA-77N-24D-30-K85-86

BXS-04-04-E1-32-NC-00-V-78A-260

BXS-04-04-E1-32-NC-00-V-77A-24D-18

FP06P-S1-04-32-NU-V-77A-24D-35-K
