瑞典AQ 超聲波傳感器多系列詳情介紹



AQ超聲波傳感器定義：

在不接觸液體的情況下，通過超聲波技術持續監測管路中流動液體中產生的氣泡



主要系列：SAC系列，F(xiàn)CP系列，CCS系列，F(xiàn)CS系列，PAC系列

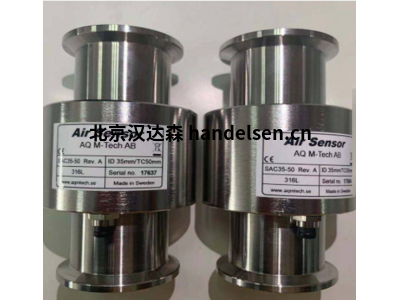

SAC系列   （316L不銹鋼）

型號組成：SAC (X)-(Y)   X表示內徑，Y表示卡盤直徑。內徑最小可做到2mm，最大可做到60mm，內徑8mm以上的可以做防爆型的傳感器，型號后加-EX，標準線纜7米，可按需求定制20米或者40米，電纜額外收費。溫度范圍：-20℃to 130 ℃。壓力：最高溫度條件下可達1Mpa。防護等級：IP67



型號示例：

型號       SAC4.5-25 SAC6-25      SAC8-25     內徑                4,5 mm              6,0 mm       7,75 mm                     外徑           38mm 38mm          38mm                     卡盤直徑              25                 25    25



型號                  SAC10-25     SAC16-25      SAC2-25

內徑                  10,0 mm      16,0 mm       2,0 mm

外徑                  51mm           51mm          38mm

卡盤直徑            25                  25 25



型號         SAC16-50   SAC22-50         SAC35-50

內徑        16,0 mm 22,0 mm          35,0 mm     外徑         64mm 64mm          64mm

卡盤直徑   50   50            50



型號        SAC46-64       SAC60-77

內徑        46,0 mm        60,0 mm

外徑         76mm        102mm

卡盤直徑       64          77



FCP系列



（材質聚丙烯）如客戶的流體是酸堿等腐蝕液體，選此系列

溫度范圍： -20℃to 80 ℃

壓力：700kPa 20?C, 500kPa 50?C, 50kPa 80?C

防護等級:IP67

型號組成：FCP (X)-(Y)   X表示內徑，Y表示卡盤直徑。內徑最小可做到4mm，最大可做到38mm，F(xiàn)CP系列不可做成防爆型，自帶5米標準線纜，不額外收費，可按需定制到25米。



型號示例：

型號          FCP4-25 FCP6-25     FCP10-25

內徑                   4mm             6,0 mm       10 mm

外徑           40mm 40mm          40mm

卡盤直徑                 25   25       25



型號                  FCP14-25     FCP22-50      FCP38-64

內徑                  14mm           22mm          38 mm

外徑                  40mm           76mm          76mm

卡盤直徑             25                  50       64



其他系列

除了以上講的常用的兩個系列外，AQ還有其他產品系列。

不銹鋼：FCS系列  CCS系列（FCS帶5米線纜，只有6種規格，CCS帶連接線，0.5米，且不可訂制防爆型）

聚丙烯：PAC系列  APS系列（PAC的產品內徑與FCP完全一致，但外徑稍稍大一些，且PAC系列不帶連接線，需單獨采購，APS僅有三種規格，產品形狀短小）



除了上述的的產品系列，AQ還生產材質為哈氏合金的傳感器，所有的SAC不銹鋼系列的傳感器尺寸都可以做成哈氏合金材質，價格比不銹鋼系列的高出一倍。

一次性傳感器DAP和DAT系列

       DAP6-25，DAP10-25，DAP22-50

         DAT-4.8-A



D72，DP72，D128控制器

D72，DP72，D128超聲波控制器

D72，DP72的區別，從外形尺寸，材質，接線口等幾乎完全一致。區別在于D72的輸出是4-20mA和繼電器輸出，DP72的輸出是Profibus 和繼電器。

D128尺寸較大，防護等級較高，4-20mA和繼電器輸出，材質塑料
