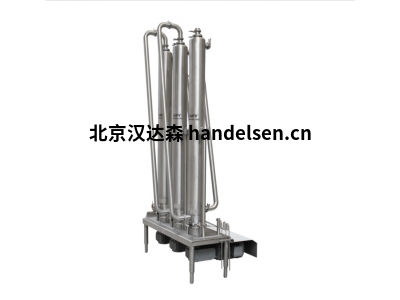

APV VT+/HT+ 刮板式換熱器

特征

用于中等粘度產品的高效加熱/冷卻



APV VT+/HT+ 刮板式換熱器 （SSHE） 為各種中等粘度產品的加熱或冷卻提供卓越的性能，包括湯、蘸醬、醬汁、奶油、軟奶酪、巧克力、水果/蔬菜泥、嬰兒食品、脂肪和油。提供垂直 （VT+） 或水平 （HT+） 型號。



能力



最高可達約 10，000 l/h，具體取決于產品、溫度、特定要求和氣缸數量。標準設計輕型和中型SSHE，垂直氣缸布置安裝在底座控制臺上，底座控制臺下安裝有沖刺齒輪電機。



圓柱體



拋光表面圓柱體，帶夾具安裝在底板上，并配有焊接護套。根據應用的不同，氣缸夾套可以使用蒸汽、水或乙二醇介質運行。氣缸由EN.1.4404（AISI316L）制成



攪拌機和刮刀刀片



攪拌器有兩排刮刀刀片，這些刮刀刀片安裝在銷釘上，允許它們自由擺動并刮擦總傳熱區域。標準沖刺器有兩種直徑選項，即低排量沖刺和高排量沖刺。攪拌器的頂部由軸承襯套支撐，位于產品區域。攪拌機的頂部軸承表面由SAF優質鋼制成，具有高水平的耐磨性，襯套和攪拌機軸承表面均可在過度磨損的情況下更換。攪拌器由EN.1.4404（AISI316L）和食品認證塑料（PEEK）刮刀制成。



軸封



SSHE 氣缸只有一個軸封，位于氣缸底部的驅動端。軸封是雙機械集裝式密封，設計用于水或蒸汽沖洗（無菌設計）。



油缸和攪拌機升降裝置



VT+660 和 VT+680 模塊配有手動升降裝置，可提升氣缸和除塵器，無需軸封。氣缸和攪拌機轉入水平位置進行檢查和維修。VT+422 和 VT+460 裝置具有支撐支架，在檢查和維修刮刀、密封件等時，可以將氣缸臨時固定在支撐支架上。



驅動電機



沖刺器由齒輪驅動，由高效電動機提供動力，全部位于SSHE底座控制臺下方。



氣缸分組



根據SSHE的職責，氣缸以最多四個為一組安裝在一個共同的不銹鋼底座上，所有產品和服務互連。



 VT+/HT+ SSHE 的工作原理：



產品流經內管，內管被包含加熱或冷卻介質的夾套包圍。葉片以交錯配置連接到軸上，不斷從傳熱管壁上去除產品，以提高傳熱效率，減少結垢并確保較長的運行時間。



加熱或冷卻介質

產品

軸

刮刀刀片

傳熱管

絕緣

不銹鋼蓋



規格：

技術數據                              型號 RT 648                   型號 RT 672

換熱器表面/缸              0.55 平方米                   0.84 平方米

氣缸直徑 短跑器直徑：            150 毫米 直徑115 毫米 直徑138 毫米

                                             150 毫米 直徑115 毫米 直徑138 毫米

產品：

最大壓力                                181 巴 28，5 巴        125 巴 18，1 巴

模塊 A Ø115 模塊 A Ø138 模塊 A1

出口內連接

網 體積/缸

Ø115                                     Ø63.5 毫米                Ø63.5 毫米

MM 粉碎機

Ø138                                     11 升 7 升                 16 升 12 升

MM 沖刺器

最大粘度                                500.000 CP               500.000 CP

媒體：

最大壓力                                 8 巴                          8 巴

推薦流量                                15-20.000 I /H          15-20.000 I /H

I N 形連接                              Ø 2“ BSP                Ø 2“ BSP

最大電機效應/泰爾               22 千瓦              22 千瓦
