壓電壓力稱重傳感器，力傳感器，F(xiàn)z 0 ...5 N 至 0 ...700 kN  93X3A



93X3A

沖壓力系列力傳感器是測量動態和準靜態力的理想選擇。這些實用設計的工廠預加載和適應性確保了立即使用的準備。

主要特點/優勢

預加載力傳感器，可立即測量

用于壓縮力的校準稱重傳感器

五種不同的傳感器尺寸和七種不同的測量范圍

定心座椅，便于精確安裝

廣泛的附件，便于機器集成和最佳力引入



描述：

這些壓力稱重傳感器基于壓電測量原理。作用在石英元件上的力在傳感器輸出端產生成比例的電荷，由串聯的測量放大器轉換為適合評估的過程信號（通常為 0 ...10 V）。根據傳感器的類型，還可以測量高達壓縮力范圍16%的拉力。雖然未經校準，但這些范圍通常用于檢測刀具抽出力，例如在壓配過程之后。



它們有五種不同的尺寸，分為七個測量范圍。



型號：

9323A

9323AA

9333A

9343A

9363A

9383A

9393A

9323AAA



9323A

ID:18007665

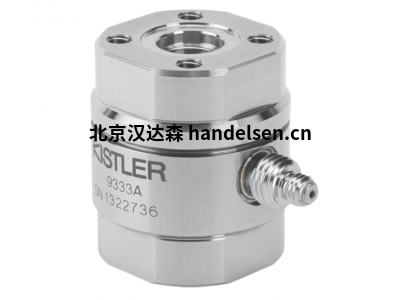

預加載和校準的沖壓力傳感器，可立即測量

校準范圍 Fz： 0 ...0.2 千牛， 0 ...2 千牛， 0 ...20 千牛

靈敏度： ≈ -3，9 pC/N

尺寸 深 x 高： 20 x 26 毫米



技術數據：



預加載傳感器:                                                  是的

最大測量范圍：                                               20 千牛

校準測量范圍:                                                  0 ...20 kN （Fz 100%）

最大拉力:                                                         0 ... -2 kN

過載 Fz:                                                          24 千牛

Fz = 0% 時的最大彎矩 Mx，y:                          23牛米

串?dāng)_ Fx，y -> Fz :                                           ≤±0.03 不適用/北

重復性:                                                            0.02 %

剛性 Cz （Fz）:                                              ≈1.2千牛/微米

表殼材質                                                        DIN 1.4542

敏感性                                                           –3.9 pC/N

線性                                                              ≤±0.5 %FSO

防護等級 EN 60529                 IP67（帶焊接傳感器），IP65（帶連接電纜）

重量                                                              47 克



測量范圍                                                         0 ...20 千牛

力傳感器類型                                                  單軸力傳感器

最大剪切力 Fx， Fy （Fz = 0）                        0.62千牛

最大扭矩 Mz （Fx = 0， Fy = 0， Fz = 0）      5牛米

預緊力 Fv                                                       8.5千牛

Fz = 100% 時的最大彎矩 Mx，y                      0.9牛米

串?dāng)_ Mx，y -> Fz                                           ≤±0.5牛頓/牛米

固有頻率fn（Fz）                                            >72 千赫

容量 C                                                            ≈29 pF

靈敏度溫度系數                                               0.05 %/°C

工作溫度范圍                                                  -40 ...120 °C

輸出信號類型                                                  電荷（壓電，PE）

絕緣電阻                                                        ≥50^13 Ω

應用                                                              生產過程的生產線內和生產線

                                                                    末端測試



描述：

這種壓力系列力傳感器是測量動態和準靜態力的理想選擇。這些實用設計的工廠預加載和適應性確保了立即使用的準備。壓力稱重傳感器基于壓電測量原理。作用在石英元件上的力在傳感器輸出端產生成比例的電荷，由串聯的測量放大器轉換為適合評估的過程信號（通常為 0 ...10 V）。根據傳感器的類型，還可以測量高達壓縮力范圍16%的拉力。雖然未經校準，但這些范圍通常用于檢測刀具抽出力，例如在壓配過程之后。
