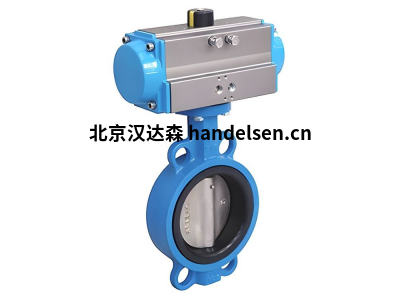

EFFEBI蝶閥THESIS A402參數介紹
主要產品:EFFEBI蝶閥、EFFEBI球閥、EFFEBI氣體閥、EFFEBI控制閥
THESIS A402特征參數:
一般規格:BS EN 593-(BS5155)-MSSSP67-API609
·直徑:DN350-DN600.
與法蘭連接 UNI EN 1092:DN2501 PN10 DN350-DN600
·工作壓力:PN10DN350-DN600(用于流體)PN10DN350-DN500(用于非危險氣體)PN6高達DN600(非危險氣體)PN10*高至DN350(用于有
毒氣體,爆炸物,燃料)
·帶密封座的溫度限制:EPDM-20℃/+110℃ 流體.NBR -20℃/+80℃(CON 90℃)流體。NBR -20℃/+60℃ 氣體
·面對面尺寸符合:UNIEN 558(基本系列20)-ISO5752-MSS SP67-API609-DIN3202/3-K1。
·壓力測試:APISTD 598
·頂部法蘭:鉆孔ISO5211。
·操作裝置:齒輪DN350-DN600。
·經過500毫巴真空測試。
·聚氨酯涂料。
·GGG40中的鍍鎳盤僅適用于水(必須檢查工作條件)
原理:
由一個圓盤形的蝶板作為啟閉件,與閥桿連接,并在閥體內隨著閥桿繞其自身的軸線旋轉,來實現對管路的啟閉和調節。蝶板在關閉位置旋轉90°時閥門處于全開狀態,此時蝶板的厚度是介質流通的唯一阻力,阻力非常小。另外,改變蝶板的角度可以用來調節介質流量。蝶閥一般安裝于管道的直徑方向,可以任意位置安裝。
蝶閥的結構原理非常適合制作大口徑閥門,應用于石油、煤氣、化工、水處理等一般工業上。蝶閥在使用中最常見的故障是,蝶閥的密封面橡膠在長時間持續的使用過程中,受到腐蝕、磨損而產生撕裂、老化甚至脫落現象,導致閥門出現卡澀不能正常關閉,影響閥門的密封性能。為解決這一問題,蝶閥的結構不斷被優化。
