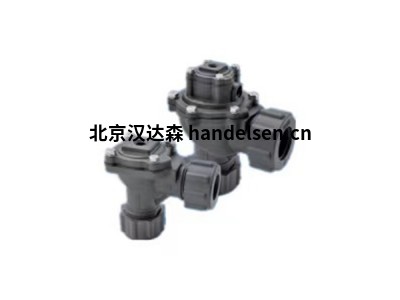

mecair電磁閥VNP408-24/50工作條件介紹



400系列閥門適用于低壓系統(0.5-1.5bar)和高壓系統(0.5-7.5bar)。400系列是一系列適用干除塵器應用的隔膜閥，特別適用干過濾袋，濾芯、包膜過濾器，陶瓷過

濾器和燒結金屬纖維過濾器的反向脈沖噴射過濾器清潔。





VNP408-24/50電磁閥特征描述:

蓋子:壓鑄鋁(陽極氧化)

主體:壓鑄鋁(陽極氧化)

飛行員:不銹鋼

隔膜:丁腈橡膠

螺栓和螺釘:不銹鋼

隔膜支撐盤:不銹鋼

膜片彈簧:不銹鋼

電氣特性:

線圈絕緣:H級

DIN插座連接器:Pg9連接(電纜入口)

DIN 插座標準:EN175301-803(以前的DIN43650A)IA/ISO4400

DIN 插座可選:94/9/CE ATEXII3GD T6

隔離等級 DIN 插座:VDE0110-1/89

DIN 插座保護:IP65 EN60529

環境溫度:-30C/+40C



原理：通過導線將電磁閥體內線圈輸入正向脈沖信號，線圈產生的工作磁通，使動芯吸合，打開閥門。當停止正向脈沖信號輸入時，動芯釋放，動芯在彈簧力的作用下回復到初始狀態，關閉閥門另外有自保持型的，停止輸入正向脈沖或斷電后也能保持，需要輸入負向脈沖信號才能復位；脈沖電磁閥的工作原理，是利用電器的脈沖轉化為機械的脈動，使得脈動氣體的強大能量變成動量，在短時間內釋放產生巨大沖力，用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間l來確定.。



工作條件：

1,根據供電電源種類,分別選用交流和直流電磁閥.一般來說交流電源取用方便.

2,在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐腐蝕.

3,環境空間若受限制,請選用多功能電磁閥,因其省去了旁路及三只手動閥且便于在線維修.

4,電源電壓波動通常交流選用+%10%.-15%,直流允許±%10左右,如若超差,須采取穩壓措施或提出特殊訂貨要求.

5,環境的最高和最低溫度應選在允許范圍之內,如有超差需作特殊訂貨提出.

6,電磁脈沖閥的電源條件

7,環境中經常有振動,顛簸和沖擊等場合應選特殊品種,例如船用電磁閥.

8,電壓規格用盡量優先選用AC220V.DC24V.

9,環境中相對濕度高及有水滴雨淋等場合,應選防水電磁閥.



部分型號：

MECAIR VNP408 24VDC

MECAIR VNP408-24/DCX

MECAIR VNP412-24/DC

MECAIR VNP414-24/DC

MECAIR VNP416-24/DC

MECAIR VNP408-110/50

MECAIR VNP408-220/50

MECAIR VNP408-220/50-M

MECAIR VNP408-220/50XM

MECAIR VNP408-24/50

MECAIR VNP408-24/DC

MECAIR VNP408-24/DCX-M

MECAIR VNP412-220/50
