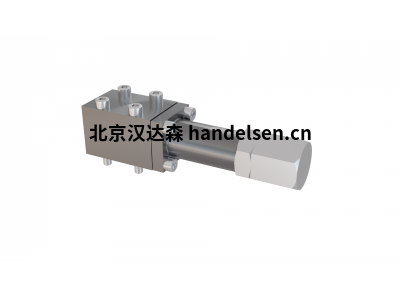

德國Hauhinco 2/2路比例座閥 DN6 PN500

德國Hauhinco 2/2路比例座閥 DN6 PN500

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Hauhinco 2/2路比例座閥 DN6 PN500

工作壓力： 500bar

公稱尺寸： DN6

方式： 2/2

類型：比例座閥

Hauhinco 2/2 座閥 DN6 PN100

工作壓力： 100bar

公稱尺寸： DN6

方式： 2/2

類型：直動式座閥



Hauhinco 2/2 通閥 C3 xy 驅動 DN12-DN80 PN320（單級先導控制）

工作壓力： 320bar

公稱尺寸： DN12、16、25、32、40、50、65、80

方式： 2/2

類型： 2/2 和 3/2 通閥驅動



Hauhinco 2/2 位閥 C3 xy 驅動 DN16-DN80 PN500（單級先導控制）

工作壓力： 500bar

公稱尺寸： DN16、25、32、40、50、65、80

方式： 2/2

類型： 2/2 和 3/2 通閥驅動



Hauhinco 2/2 位閥 C3 xy 驅動 DN65-DN100 PN500（兩級先導控制）

工作壓力： 500bar

公稱尺寸： DN65、80、100

方式： 2/2

類型： 2/2 和 3/2 通閥驅動



Hauhinco 2/2 位閥 C3 xy 驅動 DN65-DN125 PN320（兩級先導控制）

工作壓力： 320bar

公稱尺寸： DN65、80、100、125

方式： 2/2

類型： 2/2 和 3/2 通閥驅動



Hauhinco 2/2 路閥 C3 xyz 驅動 DN25-DN125 PN320（單級先導控制）

工作壓力： 320bar

公稱尺寸： DN25、32、40、50、65、80、100、125

方式： 2/2

類型： 2/2 和 3/2 通閥驅動



Hauhinco 2/2 路閥 C3 xyz 驅動 DN80-DN150 PN320（兩級先導控制）

工作壓力： 320bar

公稱尺寸： DN80、100、125、150

方式： 2/2

類型： 2/2 和 3/2 通閥驅動



Hauhinco 2/2 路控制閥 C3 比例驅動

工作壓力： 320bar

公稱通徑： DN12、16、20、25、32、40、50、65、80、100、125

方式： 2/2

類型：比例驅動控制閥

特征

適用于液體介質的液壓驅動方向座閥

具有位置控制活塞位置的主動可控二通控制閥

受控活塞位置可變可調的流動橫截面

該閥通過比例二通先導閥驅動

先導閥通過數字控制器 RE4 激活

閥門活塞通過閥體內的密封件進行密封，因此不會產生內部泄漏

帶 Hauhinco 的閥門緊固結構板形式 連接圖

或者，可以通過接近開關監控閥門位置

功能

先導閥 (5、6) 和控制電路板 (8) 構成二通控制閥的先導控制組。如果打開區域 (4) 通過啟動的先導閥 (5) 減壓，則通過關閉區域 (5) 上的控制壓力 (X) 產生的液壓動力將在閥體 (1) 內引導的閥門活塞 (2) 壓入閥座 (3)。因此，線(A，B)被分開。由先導閥 (6) 啟動，開口區域 (4) 加壓，閥門活塞 (2) 升離閥座 (3)。先導閥 (5、6) 根據控制器規范啟動，因此閥門活塞 (2) 移動到所需位置。流動橫截面的設置類似于閥門的活塞位置。兩個比例先導閥均為二通座閥 NC。一旦控制關閉，二通控制閥保持在后到達的位置。如果將 S/W 先導閥 NO (7) 添加到比例先導控制組，則 2 通控制閥會在控制關閉的情況下移至安全基本位置。先導閥 (5、6、7) 緊固到閥門上。

控制面，液壓力

A 通道：A1 區域，被動開閥

B 通道：A2 區域，被動開閥

控制面 (6)：A3，主動開閥

控制面 (5)：A4，主動關閥

技術數據

使用 97/3% HFA 介質在 20°C 下測量

一般的

重量查看訂單信息

安裝位置任何

環境溫度-10 bis 50°C（液壓油，注意標準要求）

Werkstoff Ventilteile Werkstoff Dichtungen不銹鋼、青銅 NBR、PTFE、PUR

液壓

液壓接頭A、B<= 320巴

液壓接頭 X<= 320巴

液壓接頭Y<= 10巴

液壓接頭 X≥50巴；≥ 連接器 A、B 處的工作壓力

流動方向任意流動方向 B->A

面積比A3 > A4，A4 > A1 + A2

壓力流體

- 介質 - 質量

- 小過濾器細度連接器 A、B

- 小過濾器細度連接器 X水，HFA

參見 Hauhinco 介質要求，水，HFA

過濾精度 100μm

過濾精度 25μm

壓力流體

- 介質 - 溫度范圍

- 介質 - 質量

- 粘度礦物油 HLP

5 bis 50°C

清潔度等級 -/19/16 根據 ISO 4406

0,6 bis 100 mm²/s

根據要求使用其他壓力液體。

電的

磁鐵

- 電壓

- 功耗

- 工作時間

- 防護等級 符合 EN60529

24 VDC

請參閱訂單信息

100% OT

IP65

位置反饋編碼器（位移傳感器）

- 輸出

- 電壓

- 電流

- 電氣連接

大 4 - 20 mA

21.5 – 30 VDC

0,060 A

三線，插頭連接

電感式接近開關

- 輸出

- 電壓

- 電流

- 開關距離

- 電氣連接

常開觸點，PNP

10 – 30 VDC

0,150 A

2 mm

三線，插頭連接 M12x1

包含在供貨范圍內

二通控制閥的安裝螺釘

先導閥和控制 PCB 的安裝螺釘

用于磁鐵的電纜插座
