Procom Valves流量調節閥PCIFMCM 020 21參數原理介紹

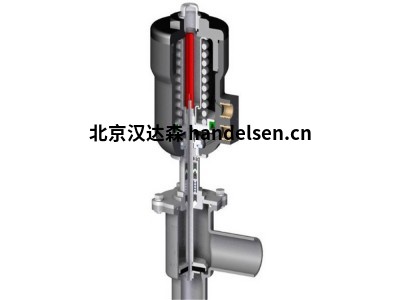

通過在氣動執行器的上部應用PCPE 通用電動氣動定位器并使用帶EQP的閥桿， PCIFMCM系列氣動 截止閥 （更多信息請參見相關表）可用于調節功能剖面快門. 供氣 (5-7 bar) 進入定位器，為執行器提供與來自外部調節環的電信號成比例的壓力。以這種方式構造的控制閥提供了氣動或電動氣動調節執行器的有效替代方案，安裝在具有設定流量的經典閥體中，具有 AISI 316L 標準自由流動閥體的優勢。





意大利procom 流量調節閥PCIFMCM+PCPE參數：

閥門尺寸從 DN10 到 DN65

執行器尺寸：D.050 / D.070 / D.100 / D.125 / D.160

進/出定位器的電信號：4-20 mA – 0-20 mA – 0 –10V

過程流體：蒸汽（Pmax 10 bar）、空氣、真空、中性氣體、水、腐蝕性液體（始終檢查與閥體材料和密封墊圈的兼容性）

過程流體溫度：

PTFE/Carbogr. 閥芯 （標準）：-10°C ÷ +180°C

一經請求：

純 PTFE 擋板：-10 °C ÷ +180 °C

PEEK 快門：-10 °C ÷ +220 °C

身體連接：

內螺紋 (BSPP, NPT)

焊接（SW口袋、夾具）

先導流體：過濾和除濕的空氣/惰性氣體

定位器供給壓力：5-7 bar

外部溫度/供液：-5 °C ÷ +50 °C



原理：在自力式流量調節閥的基礎上增設了顯示功能，使管網平衡調節更方便，更精確。為管網系統調節提供了重要的數字依據。該閥的這些功能使流量調節一次完成，把系統平衡調節變?yōu)楹唵蔚牧髁糠峙洹Ｓ行У慕鉀Q管網的水力平衡失調。可節能百分之十五以上







型號：

procom自由流動閥PCIPFM 01021

procom自由流動閥PCBPF11 015 2

procom自由流動閥PCIFMCM 020 21

procom自由流動閥PCBF11 032 2

procom自由流動閥PCIFMAN 040 2

procom截止閥PCPDAF 050 3 GS

procom截止閥PCDAF 0151X

procom球閥PCCSFDV 025 214RD05

procom球閥PCCSFTV 032 LRS065:

procom方體閥PCIPS10 040 2 2U NA

procom方體閥PCIS10 06541M

procom蝶閥PCFAP 100 3

procom蝶閥PCFAWD 150 2235
