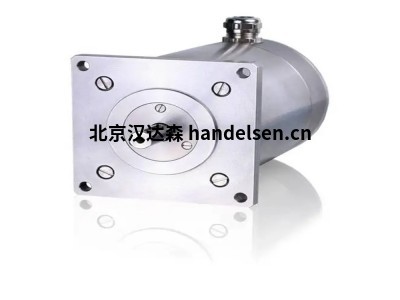

Phytron步進電機phyBASIC 20型參數及優點介紹



Phytron良好的運行性能、高扭矩和扎實的工藝使phyBASIC系列成為IP 40以下環境中快速精確定位任務的選擇。通過200步設計，優化的金屬板切割和電機的平穩運行也適用于高精度應用。



結合我們的模塊化運動控制器phyMOTION、驅動程序TM StepDrive（或SIMATIET200SP）或我們的放大器，您將獲得一個由高質量的電機、功率放大器和控制器組成的調諧系統。通過仔細選擇供應商和我們的認證質量體系（90011。我們確保phyBASIC電機滿足我們的高質量要求，并且可以與我們的電子產品可靠地一起使用。



Phytron兩相混合動力步進電機phyBASIC 20參數：

保持扭矩為16 mNm至7.2 Nm

邊緣尺寸從20毫米到86毫米

步驟數（標準）200

步長精度5對1。8“步進電機

工作電壓phyBASIC20，28，42 INEMA8.11，.17）48 phyBASIC 56，86 INEMA 23/34]：72

標準連接：4線并聯

防護等級IP 40

絕緣等級B.130。

絕緣電阻100

工作溫度范圍10至+Inon freezingl

包括帶配合連接器的電纜





技術細節

兩相混合動力步進電機

保持扭矩從3.1到420 mNm

直徑從20到57毫米

每轉200全步

1.8的精度為5 %

設計用于沖擊和振動負載

預除氣

k元素集成

-40攝氏度至+120攝氏度

高達+200°C的繞組溫度(短期)

耐輻射性高達106焦耳/千克

除氣溫度高達200°C(組件)



步進電機的優點：

1、電機旋轉的角度正比于脈沖數；

2、電機停轉時具有最大的轉矩（當繞組激磁時）；

3、由于步進電機每步的精度在3%到5%，而且不會將一步的誤差積累到下一步，因而有較好的位置精度和運動的重復性；

4、具有優秀的起停和反轉響應；

5、由于沒有電刷，可靠性較高，因此電機的壽命僅僅取決于軸承的壽命；

6、電機的響應僅由數字輸入脈沖確定，因而可以采用開環控制，這使得電機的結構可以比較簡單而且容易控制成本；

7、如果將負載直接連接到電機的轉軸上也可以極低速的同步旋轉；

8、由于速度正比于脈沖頻率，因而有比較寬的轉速范圍。



型號：

phyBASIC20



phyBASIC28



phyBASIC42



phyBASIC56



phyBASIC86
