ROEMHELD 液壓閥，用于控制和調整液壓過程的閥門
品牌簡介
ROEMHELD 是固定式工件夾具、快速換模、裝配和搬運領域的全球市場領導者之一。
我們從一家鑄鐵廠起步，自 1940 年代末以來一直在生產工件夾具產品。我們當時和現在都在市場上推出了工業領域的重大發展。我們?yōu)槲覀兊?00多項專利感到自豪。
液壓閥
用于控制和調整液壓過程的閥門
分類；
方向控制閥 ND 4
方向控制閥組合 ND 4
方向控制閥 ND 6
方向控制閥 ND 10
高壓截止閥
流量控制閥
系列
C2.320

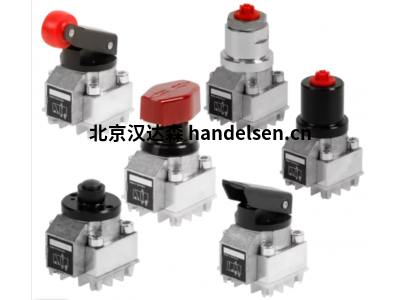

方向控制閥 ND 4
手動、機械或壓力操作
最大工作壓力 500 bar
描述
C 2.320 方向控制閥 ND 4
應用
直接操作的方向控制閥用于在無法或無法合理供電時控制液壓元件。
這些方向控制閥可以直接控制液壓消耗器或用作液壓操作開關裝置的先導閥。
封閉的流動方向是密封的。開關操作平穩無沖擊。壓力口中的過濾器插件可保護閥座免受粗雜質的影響。
技術數據
類型：球型提升閥，氣密密封
連接類型：安裝板（見附件）
接口尺寸：G 1/4
安裝位置：任意，垂直優先
液壓特性
最大工作壓力： 500 bar
最大流量： 8 升/分鐘
流動方向：僅在箭頭方向上，如符號
所示 液壓油：符合 DIN 51524 標準
操作手冊類型：旋轉手柄或感應桿
機械：感應滾輪或感應銷
壓力操作
：液壓或氣動
系列
C2.345
方向控制閥組合 ND 4
手動操作
單作用和雙作用
最大工作壓力 500 bar
描述
C 2.345 方向控制閥組合 ND 4
單作用版本
這些方向控制閥組合特別適用于操作多個夾緊系統中的各個夾緊點。
雙作用版本
這些閥組合可用于操作雙作用氣缸。3/2方向控制閥和中間閥板由旋轉旋鈕操作，從而獲得雙作用功能。安裝板的設計允許與單作用單元組合。
系列
C2.360
方向控制閥 ND 4
電動操作，用于電纜插座
最大工作壓力 500 bar （350 bar）
C 2.360 方向控制閥 ND 4
技術數據
類型：提升閥，氣密密封
安裝類型：4 顆螺絲 M 6
擰緊扭矩：9.5 Nm
連接類型：安裝板 見背面
液壓特性
平均工作壓力： 500 bar
平均流量： 8 升/分鐘
流動方向：僅沿箭頭方向，如符號
所示 液壓油： HLP 22
電氣特性
標稱電壓： +5% -10% 24 V 直流
浪涌功率： 18 W 保持功率： 18 W
功耗： 18 W
制作時間： 100 ms 制動時間：50 ms
最大循環次數：2000/h
占空比：100% ED
代碼等級：IP 54
連接：用于電纜插座 EN175301-803 表格 A
系列
C2.530
方向控制閥 ND 6
電磁閥操作
最大工作壓力 315 bar
描述
C 2.530 方向控制閥 ND 6
一般數據類型
：直動式滑閥
操作。規格：直流電磁閥，浸沒在油中，緊急手動驅動
連接尺寸：針孔圖像符合 DIN 24340 A 型、CETOP 4.2-4.3、ISO 4401 連接類型：底板安裝 密封：4個密封環 9，8 x 12，8 x 1，8 丁腈橡膠（提供）
零件號 3002 068 安裝
類型：4 個 M5 x 50 M5 x 50 - 10.9 DIN EN ISO 4762，
零件號 3300 466
閥座扭矩：8，1 Nm
安裝位置：任意
液壓數據
流體：液壓油符合 DIN 51524
粘度范圍：（2，8 ...500） x 10 - 6 米2/s
溫度： – 30 ... + 80 ºC
工作壓力： 端口 A， B， P ...315 巴
回油壓力： 端口 T ...210 bar
泄漏率： ...20 厘米3/分鐘 100 bar 時 ν = 36 x 10 - 6 m2/s 和 t = 50 ºC
流速： ...80 升/分鐘
流量曲線：在 ν = 36 x 10 - 6 m 處測量2/s 和 t = 50 ºC
系列
C2.531
方向控制閥 ND 10
電磁閥操作
最大工作壓力 315 bar
C 2.531 方向控制閥 ND 10
一般數據類型
：直動式滑閥
操作。規格：直流電磁閥，浸沒在油中，緊急手動驅動
連接尺寸：針孔圖像符合 DIN 24340 A 型、CETOP 4.2-4.3、ISO 4401 連接類型：底板安裝 密封：4 個密封環 13 x 16.1 x 2 丁腈橡膠（隨附）
零件號 3002 069 安裝
類型：4 個 M6 x 40 -12.9 DIN EN ISO 4762
零件號 3301 200
閥座扭矩：15，5 Nm
安裝位置：任意
液壓數據
流體：液壓油符合 DIN 51524
粘度范圍：（2，8 ...500） x 10 - 6 米2/s
溫度： – 30 ... + 80 ºC
工作壓力： 端口 A， B， P ...315 巴
回油壓力： 端口 T ...210 bar
泄漏率： ...30 厘米3/分鐘 100 bar 時 ν = 36 x 10 - 6 m2/s 和 t = 50 ºC
流速： ...120 升/分鐘
流量曲線：在 ν = 36 x 10 - 6 m 處測量2/s 和 t = 50 ºC
ROEMHELD 液壓閥，用于控制和調整液壓過程的閥門
